Moduł czujników (8 czujników DS1820) - LEVEL 3 | mH-S8-3 F&F

Alternatywny kod produktu: mH-S8 / 3

Opis i Kluczowe Cechy

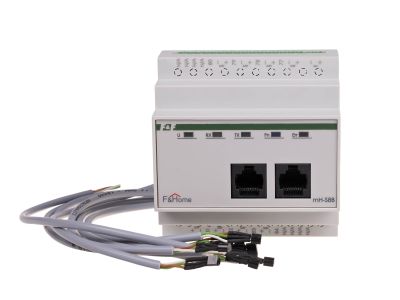

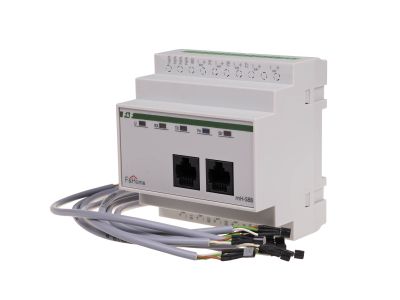

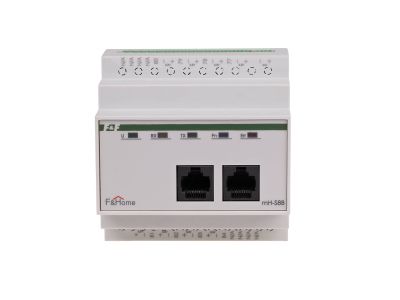

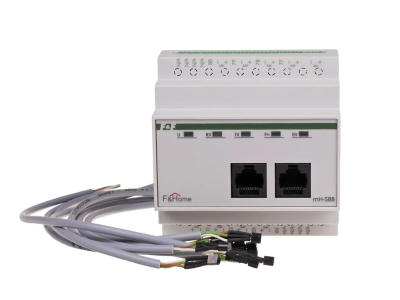

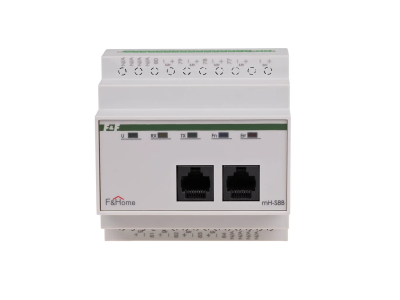

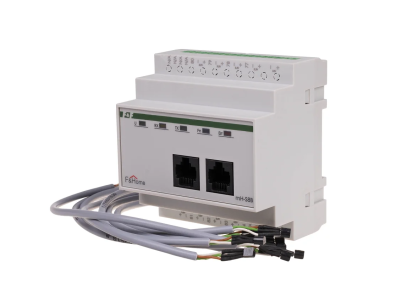

Moduł czujników mH-S8-3 (LEVEL 3) przeznaczony jest do współpracy z cyfrowymi czujnikami temperatury DS1820. Urządzenie obsługuje do 8 czujników, mierząc temperaturę w zakresie od +5°C do +40°C z dokładnością do 0,1°C. Zasilanie 24V i szerokość 5 modułów (87,5 mm) umożliwiają montaż w standardowej rozdzielnicy. Dzięki autonomicznej pracy w oparciu o ustawienia z panelu dotykowego (niezależna temperatura i histereza dla każdego pomieszczenia) moduł bezpośrednio steruje modułem wykonawczym mH-V8 regulującym elektrozawory ogrzewania.

• 8 wejść czujników DS1820: Umożliwia monitorowanie temperatury w ośmiu niezależnych strefach – precyzyjne sterowanie ogrzewaniem w każdym pomieszczeniu.
• Dokładność pomiaru 0,1°C: Gwarantuje precyzyjne utrzymanie zadanej temperatury, eliminując wahania i poprawiając komfort cieplny.
• Zakres pomiaru +5°C do +40°C: Obejmuje typowe zakresy dla instalacji grzewczych – idealny do systemów ogrzewania podłogowego lub grzejników.
• Napięcie zasilania 24V: Niskie napięcie zwiększa bezpieczeństwo instalacji i upraszcza okablowanie w rozdzielnicy.
• Szerokość 5 modułów (87,5 mm): Kompaktowa obudowa montowana na szynie TH35 – oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Moduł czujników mH-S8-3 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń instalowanych w rozdzielnicach. Ze względu na specyfikę produktu (niskonapięciowy moduł automatyki) zaleca się stosowanie zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Moduł mH-S8-3 znajduje zastosowanie w inteligentnych systemach sterowania ogrzewaniem, gdzie precyzyjna regulacja temperatury w poszczególnych pomieszczeniach jest kluczowa. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących systemów.

• Sterowanie elektrozaworami obwodów ogrzewania podłogowego w budynkach mieszkalnych i biurowych.
• Niezależna regulacja temperatury w strefach (np. salon, sypialnia, kuchnia) z indywidualnymi nastawami histerezy.
• Integracja z systemem inteligentnego domu (np. poprzez magistralę lub panel dotykowy) jako lokalny regulator temperatury.
• Współpraca z modułem wykonawczym mH-V8 w celu rozdzielenia funkcji pomiarowej i wykonawczej – zwiększa elastyczność konfiguracji.

Wskazówki Montażowe

Montaż oraz podłączenie modułu czujników mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów czujników i zasilania należy dobrać zgodnie z obowiązującymi normami oraz danymi technicznymi producenta. Moment dokręcania zacisków – postępuj według dokumentacji dostarczonej z modułem. Należy zapewnić odpowiednią wentylację w obudowie rozdzielnicy, aby nie przekroczyć dopuszczalnej temperatury otoczenia.

FAQ

• Jaki typ czujników współpracuje z modułem mH-S8-3? Moduł jest przystosowany do cyfrowych czujników temperatury DS1820 (maksymalnie 8 sztuk). Można podłączyć czujniki zewnętrzne z interfejsem 1-Wire.
• Czy moduł wymaga zewnętrznego sterownika? Nie, mH-S8-3 pracuje autonomicznie. Ustawienia temperatury i histerezy dla każdego czujnika wprowadza się z panelu dotykowego (niezależne dla każdego pomieszczenia). Moduł bezpośrednio steruje modułem wykonawczym mH-V8.
• Jaki jest stopień ochrony modułu? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura montowana w rozdzielnicy posiada ochronę IP20, co oznacza brak odporności na wilgoć i pył – instalacja wyłącznie w suchym pomieszczeniu, wewnątrz obudowy rozdzielnicy.
