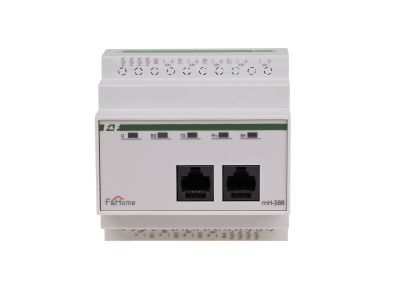

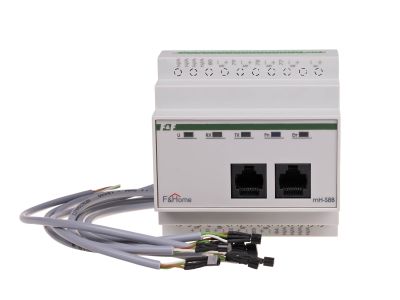

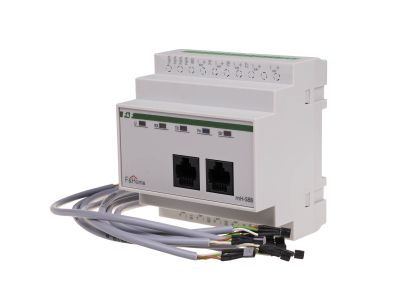

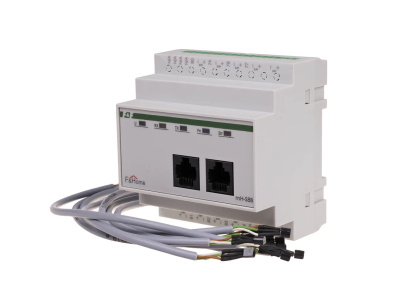

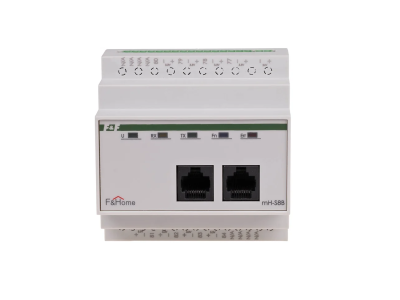

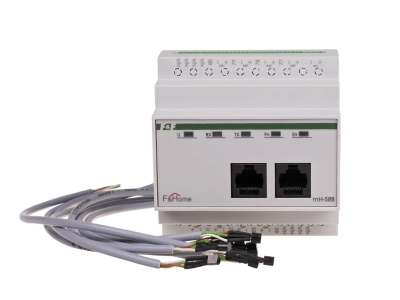

Moduł czujników (8 czujników DS1820) - LEVEL 2 | mH-S8-2 F&F

Alternatywny kod produktu: mH-S8 / 2

Opis i Kluczowe Cechy

Moduł czujników temperatury mH-S8-2 (LEVEL 2) przeznaczony jest do współpracy z cyfrowymi czujnikami DS1820. Umożliwia precyzyjny pomiar temperatury w zakresie od +5 do +40°C z dokładnością 0,1°C – gwarantuje to dokładną regulację temperatury w każdym pomieszczeniu. Zajmuje 5 modułów na szynie TH35, a napięcie zasilania 24 V (SELV) zapewnia bezpieczną i prostą instalację w rozdzielnicy. Moduł współpracuje bezpośrednio z modułem wykonawczym mH-V8, sterującym elektrozaworami w obwodzie ogrzewania, i pracuje autonomicznie w oparciu o ustawienia wprowadzone z panelu dotykowego.

• 8 kanałów dla czujników DS1820: umożliwia monitorowanie i regulację temperatury w ośmiu niezależnych strefach lub pomieszczeniach, zapewniając pełną kontrolę nad systemem ogrzewania.
• Zakres pomiarowy +5...+40°C z dokładnością 0,1°C: precyzyjny odczyt idealnie dopasowany do potrzeb sterowania ogrzewaniem podłogowym, grzejnikowym czy klimatyzacją w budynkach mieszkalnych i biurowych.
• Napięcie zasilania 24 V: praca w bezpiecznym napięciu SELV upraszcza instalację i zwiększa bezpieczeństwo obsługi, co jest szczególnie ważne w systemach inteligentnego domu.
• Szerokość 5 modułów: kompaktowy montaż na szynie DIN TH35 pozwala zaoszczędzić miejsce w rozdzielnicy, nawet przy rozbudowanej automatyce budynkowej.
• Autonomiczna praca z ustawieniami z panelu dotykowego: niezależne ustawianie temperatury i histerezy dla każdego pomieszczenia pozwala na optymalne dostosowanie pracy ogrzewania do indywidualnych preferencji.

Zgodność z Normami

Moduł czujników mH-S8-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Jako element systemu automatyki budynkowej spełnia wymagania stawiane aparaturze modułowej montowanej w rozdzielnicach.

Zastosowanie

Moduł mH-S8-2 znajduje zastosowanie w rozproszonych systemach sterowania ogrzewaniem w inteligentnych domach i budynkach komercyjnych. Dzięki współpracy z czujnikami DS1820 oraz modułami wykonawczymi mH-V8 umożliwia precyzyjną regulację temperatury w poszczególnych pomieszczeniach.

• Sterowanie ogrzewaniem podłogowym – czujniki umieszczone w podłodze lub w pomieszczeniu dostarczają dokładnych odczytów do modułu, który na tej podstawie koryguje pracę elektrozaworów.
• Regulacja temperatury w strefach grzejnikowych – możliwość niezależnego ustawienia temperatury i histerezy dla każdego z ośmiu kanałów umożliwia strefowe zarządzanie ciepłem.
• Integracja z systemem inteligentnego domu – moduł pracuje autonomicznie po zaprogramowaniu z panelu dotykowego, bez konieczności stosowania centralnego sterownika.
• Współpraca z modułem wykonawczym mH-V8 – bezpośrednie sterowanie elektrozaworami w obwodzie ogrzewania zapewnia szybką i niezawodną reakcję na zmiany temperatury.

Wskazówki Montażowe

Montaż modułu czujników mH-S8-2 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Moduł montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów doprowadzających napięcie 24 V należy dobrać zgodnie z obowiązującymi normami (wartość prądu podana w dokumentacji technicznej). Momenty dokręcania śrub zacisków muszą być zgodne z danymi producenta. Przewody od czujników DS1820 należy prowadzić w sposób uniemożliwiający mechaniczne uszkodzenia izolacji.

FAQ

• Czy moduł posiada wbudowane podświetlenie lub diody LED sygnalizacyjne? Moduł nie ma wbudowanego podświetlenia ani diod LED. Sygnalizacja pracy odbywa się poprzez panel dotykowy lub dedykowany interfejs użytkownika.
• Jaki stopień ochrony ma moduł i czy można go montować poza rozdzielnicą? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się stopień ochrony IP20. Moduł należy instalować w rozdzielnicy zapewniającej odpowiednią ochronę przed dotykiem i wilgocią.
• Jakie czujniki temperatury współpracują z modułem mH-S8-2? Moduł przeznaczony jest do współpracy z cyfrowymi czujnikami temperatury DS1820 (w standardzie 1-Wire). Maksymalnie można podłączyć do 8 czujników, po jednym na kanał.
