Moduł cyfrowy ET 200AL, DI 8x24VDC, 8xM8 | 6ES7141-5BF00-0BA0 Siemens

Alternatywny kod produktu: 6ES71415BF000BA0

Opis i Kluczowe Cechy

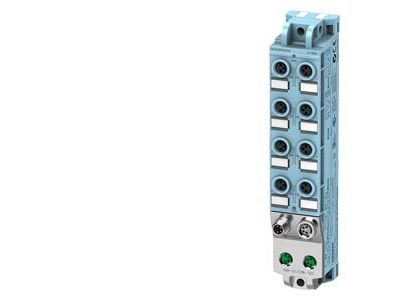

Moduł cyfrowy Siemens SIMATIC ET 200AL (symbol 6ES7141-5BF00-0BA0) to kompaktowy moduł wejść cyfrowych z 8 kanałami 24 V DC i złączami M8, przeznaczony do rozproszonych systemów I/O w trudnych warunkach przemysłowych. Dzięki stopniowi ochrony IP67, szerokości 30 mm i masie 145 g umożliwia bezpośredni montaż na maszynie lub linii montażowej w dowolnej pozycji, oszczędzając miejsce i skracając czas instalacji.

• 8 wejść cyfrowych 24 V DC: Zapewnia niezawodne odczytywanie sygnałów binarnych z czujników i przycisków w systemach automatyki, przy napięciu 24 V DC.
• Stopień ochrony IP67: Pyłoszczelność i odporność na wodę, umożliwia pracę w trudnych warunkach przemysłowych, w tym w strefach narażonych na zachlapanie i kurz.
• Szerokość modułu 30 mm i waga 145 g: Minimalna przestrzeń montażowa, możliwość instalacji bezpośrednio na maszynie lub linii montażowej w dowolnej pozycji.
• Zakres temperatur pracy od -25°C do +55°C: Wytrzymała konstrukcja pozwala na użytkowanie w ekstremalnych warunkach termicznych, od mrozu do podwyższonych temperatur.
• Złącza czujników M8 (8xM8): Umożliwia szybkie i bezbłędne podłączenie czujników dzięki kolorowemu systemowi kodowania kabli i interfejsom zgodnym z TIA Portal.

Zgodność z Normami

Moduł spełnia wymagania norm europejskich oraz posiada certyfikat CE. Stopień ochrony IP67 potwierdza odporność na czynniki środowiskowe. Urządzenie przeznaczone jest do zastosowań przemysłowych zgodnie z dyrektywami Unii Europejskiej.

Zastosowanie

Moduł cyfrowy ET 200AL znajduje zastosowanie w rozproszonych systemach I/O, gdzie niezbędna jest odporność na trudne warunki i kompaktowa budowa. Idealnie sprawdza się w następujących scenariuszach:

• Zbieranie sygnałów z czujników pojemnościowych, indukcyjnych lub optycznych w liniach produkcyjnych.
• Sterowanie siłownikami i przekaźnikami w maszynach montażowych, gdzie wymagana jest szybka wymiana danych.
• Integracja z systemami PROFINET lub PROFIBUS w celu rozbudowy istniejących sieci automatyki.
• Sygnalizacja stanów procesów w agresywnym środowisku (np. w przemyśle spożywczym, chemicznym).

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Moduł montuje się bezpośrednio na maszynie lub konstrukcji nośnej za pomocą otworów montażowych. Należy stosować przewody o odpowiednim przekroju dostosowanym do obciążenia 24 V DC. Moment dokręcania złącz M8 należy dobrać zgodnie z dokumentacją producenta. Nie wymaga szyny DIN.

FAQ

• Jakie jest napięcie zasilania modułu? Moduł wymaga napięcia zasilania 24 V DC dla wejść cyfrowych. Szczegóły podłączenia znajdują się w karcie katalogowej.
• Czy moduł można stosować w strefach mokrych? Tak, dzięki stopniowi ochrony IP67 moduł jest pyłoszczelny i odporny na zachlapanie wodą, jednak nie jest przeznaczony do ciągłego zanurzenia.
• Czy moduł można konfigurować przez TIA Portal? Tak, konfiguracja odbywa się za pomocą TIA Portal, który umożliwia łatwe przypisanie adresów i parametrów, a także identyfikację interfejsów dzięki systemowi kodowania kolorami.
