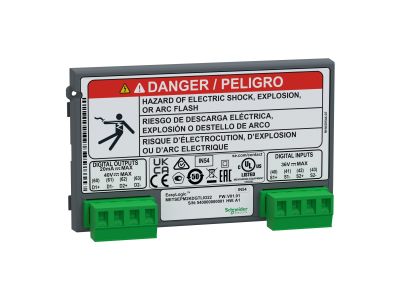

Moduł cyfrowy 2-IO do PM2X30 | METSEPM2KDGTLIO22 Schneider Electric

Opis i Kluczowe Cechy

Moduł cyfrowy 2-IO o symbolu METSEPM2KDGTLIO22 to opcjonalne rozszerzenie wejść/wyjść dla mierników EasyLogic PM2130 i PM2230. Zapewnia dwie dodatkowe ścieżki sygnałowe: cyfrowe wejścia stanu (30 VDC) do monitorowania oraz konfigurowalne wyjścia impulsowe (do 20 mA przy 40 VDC) do przesyłania wartości energii lub parametrów. Montowany z tyłu miernika, umożliwia rozbudowę funkcjonalności bez zajmowania dodatkowej szyny DIN – idealny do rozproszonych systemów pomiarowo-sterujących.

• 2 cyfrowe wejścia stanu 30 VDC: Pozwalają na rejestrację stanu urządzeń zewnętrznych (np. styków pomocniczych, czujników) – ułatwiają zdalne monitorowanie procesów i automatyzację.
• 2 konfigurowalne wyjścia impulsowe (do 20 mA / 40 VDC): Umożliwiają przesyłanie zliczonych wartości energii lub innych parametrów do systemu nadrzędnego – niezbędne w opomiarowaniu i bilansowaniu zużycia.
• Kompatybilność z miernikami EasyLogic PM2130/PM2230: Gwarantuje bezproblemową integrację i szybki montaż bez konieczności modyfikacji okablowania głównego.
• Montaż z tyłu miernika (bez dodatkowej szyny): Oszczędza miejsce w rozdzielnicy i upraszcza rozbudowę istniejących instalacji.
• Maksymalnie 1 moduł na metr: Precyzyjna limitacja zapewnia stabilność magistrali i przewidywalną konfigurację systemu.

Zgodność z Normami

Moduł cyfrowy 2-IO jest przeznaczony do pracy w systemach pomiarowych zgodnych z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów obowiązujących dyrektyw. Montaż i użytkowanie zgodnie z dokumentacją techniczną producenta zapewnia prawidłowe działanie w warunkach przemysłowych i komercyjnych.

Zastosowanie

Moduł rozszerza możliwości komunikacyjne i sterujące mierników EasyLogic, co czyni go uniwersalnym narzędziem do budowy rozproszonych systemów monitoringu energii i automatyki budynkowej.

• Monitoring stanu wyłączników, styczników lub czujników (zestyki zwierne/rozwierne) – sygnały do systemu BMS lub PLC.
• Przesyłanie impulsów energii z liczników (wyjścia SO+) do centralnego systemu opomiarowania.
• Sterowanie sygnalizacją lub niewielkimi przekaźnikami poprzez konfigurowalne wyjścia – w aplikacjach automatyki lokalnej.
• Rozbudowa istniejących instalacji pomiarowych o dodatkowe punkty diagnostyczne bez wymiany miernika głównego.

Wskazówki Montażowe

Montaż modułu MUSI być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od miernika i obwodów pomocniczych. Moduł mocuje się z tyłu miernika EasyLogic PM2130/PM2230 (nie wymaga dodatkowej szyny TH35). Wszystkie połączenia przewodów wykonać zgodnie z dokumentacją producenta, zwracając szczególną uwagę na biegunowość i maksymalny przekrój przewodów (dobrany do prądu obciążenia). Po zmontowaniu sprawdzić poprawność podłączenia przed załączeniem napięcia.

FAQ

• Czy moduł METSEPM2KDGTLIO22 nadaje się do mierników innych serii niż PM2130/PM2230? Moduł jest dedykowany wyłącznie do urządzeń EasyLogic PM2130 i PM2230 – nie jest kompatybilny z innymi modelami. Przed zakupem należy potwierdzić typ miernika.
• Jakie napięcie mogą przyjąć wejścia cyfrowe? Wejścia cyfrowe są przystosowane do sygnałów stałonapięciowych o wartości 30 VDC. Nie należy podawać napięć wyższych – grozi to uszkodzeniem modułu.
• Co to znaczy „konfigurowalne wyjścia impulsowe”? Wyjścia można zaprogramować tak, aby generowały impulsy proporcjonalne do wybranej wartości (np. energia czynna, moc chwilowa). Maksymalny prąd wyjściowy to 20 mA przy napięciu do 40 VDC, co wystarcza do współpracy z typowymi wejściami impulsowymi systemów nadzoru.
