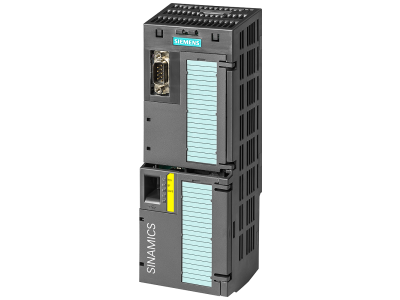

Moduł CU250S-2 PN SINAMICS G120 | 6SL3246-0BA22-1FA0 Siemens

Alternatywny kod produktu: 6SL32460BA221FA0

Opis i Kluczowe Cechy

Jednostka sterująca SINAMICS CU250S-2 PN (symbol 6SL3246-0BA22-1FA0) to zaawansowany moduł sterujący przeznaczony do modułowego przekształtnika częstotliwości SINAMICS G120. Stworzona dla pojedynczych napędów o wysokich wymaganiach regulacji prędkości obrotowej, łączy w sobie rozszerzone funkcje Safety, elastyczną komunikację PROFINET / EtherNet/IP oraz możliwość obsługi dwóch enkoderów w regulacji wektorowej. Dzięki temu zapewnia precyzyjne sterowanie i bezpieczeństwo w aplikacjach takich jak operacje podnoszenia, wychyłu, jazdy i obrotu.

• Zintegrowane funkcje bezpieczeństwa: Safe Torque Off (STO), Safe Stop 1 (SS1) i Safe Brake Control (SBC) w standardzie – bez potrzeby dodatkowych kart. Opcjonalnie (z licencją Safety) można aktywować Safety Limited Speed (SLS), Safe Speed Monitor (SSM) i Safe Direction (SDI), co zwiększa ochronę personelu i maszyn.
• Komunikacja PROFINET / EtherNet/IP: Zintegrowane protokoły umożliwiają łatwą integrację z centralnym sterowaniem, systemami PLC i sieciami przemysłowymi, skracając czas projektowania i uruchomienia.
• Regulacja wektorowa z obsługą dwóch enkoderów: Możliwość podłączenia enkodera położenia i prędkości obrotowej gwarantuje wyjątkowo precyzyjną kontrolę momentu i pozycji, niezbędną w operacjach podnoszenia, wychyłu i jazdy.
• Szeroka kompatybilność z modułami mocy: Jednostka współpracuje z PM240-2 (0,55 kW – 132 kW) oraz PM240 (do 250 kW), co pozwala dostosować moc do rzeczywistych wymagań aplikacji bez zmiany sterownika.
• Rozległe interfejsy I/O: Liczne wejścia/wyjścia umożliwiają bezpośrednie podłączenie czujników, styczników, zaworów i innych komponentów peryferyjnych, redukując potrzebę stosowania dodatkowych modułów.

Zgodność z Normami

Jednostka sterująca CU250S-2 PN jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Zintegrowane funkcje bezpieczeństwa (STO, SS1, SBC) spełniają wymagania dyrektywy maszynowej, zapewniając niezawodną ochronę w środowisku przemysłowym.

Zastosowanie

Dzięki zaawansowanym możliwościom regulacyjnym i bezpieczeństwa jednostka CU250S-2 PN sprawdza się w wymagających aplikacjach w ogólnej budowie maszyn – szczególnie tam, gdzie liczy się precyzja i niezawodność.

• Operacje podnoszenia, wychyłu, jazdy i obrotu w suwnicach, wciągarkach i manipulatorach – regulacja wektorowa z enkoderem zapewnia płynny rozruch i dokładne pozycjonowanie.
• Precyzyjne sterowanie prędkością w maszynach pakujących, tekstylnych, przenośnikach taśmowych i mieszalnikach.
• Aplikacje z wymaganiami Safety (STO, SS1, SBC) w robotyce, obrabiarkach i centrach obróbczych – bezpieczeństwo personelu i ochrona procesu.
• Integracja z systemami automatyki budynkowej i przemysłowej za pomocą PROFINET lub EtherNet/IP, umożliwiająca zdalną diagnostykę i parametryzację.

Wskazówki Montażowe

Montaż jednostki sterującej CU250S-2 PN może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego układu napędowego. Jednostkę montować na szynie DIN TH35 zgodnie z dokumentacją techniczną producenta. Momenty dokręcania śrub oraz przekroje przewodów przyłączeniowych należy dobierać według specyfikacji zawartej w dokumentacji. Należy zapewnić odpowiednią wentylację oraz zachować zalecane odległości minimalne od innych urządzeń.

FAQ

• Czy jednostka CU250S-2 PN obsługuje funkcję Safe Torque Off (STO)? Tak, funkcje STO, SS1 i SBC są zintegrowane w standardzie. Dodatkowo po aktywowaniu licencji Safety można włączyć SLS, SSM i SDI.
• Jakie protokoły komunikacyjne są dostępne w tej wersji? Wersja PN oferuje zintegrowane protokoły PROFINET oraz EtherNet/IP. Inne warianty (PROFIBUS DP, CANopen, USS/Modbus RTU) są dostępne w odpowiednich oznaczeniach jednostek CU250S-2.
• Z jakimi modułami mocy SINAMICS G120 współpracuje ta jednostka? Jednostka CU250S-2 PN może pracować z modułami mocy PM240-2 (0,55 kW do 132 kW) oraz PM240 (do 250 kW).
