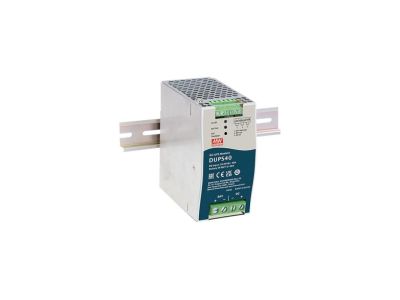

Moduł buforowy UPS na szynę DIN DUPS 24V/40A | DUPS40 Meanwell

Opis i Kluczowe Cechy

Moduł buforowy UPS na szynę DIN DUPS 24V/40A marki Meanwell to zaawansowane rozwiązanie przeznaczone do zapewnienia ciągłości zasilania w krytycznych systemach automatyki przemysłowej. Urządzenie pełni rolę inteligentnego kontrolera ładowania i rozładowywania akumulatorów, współpracując z zasilaczami impulsowymi o napięciu wyjściowym 24V DC. Dzięki wysokiej wydajności prądowej wynoszącej aż 40 Amperów, moduł jest w stanie obsłużyć systemy o dużym zapotrzebowaniu na moc, gwarantując stabilność pracy nawet w przypadku całkowitego zaniku napięcia sieciowego.

• Wysoka wydajność prądowa: Maksymalny prąd wyjściowy 40A pozwala na zasilanie rozbudowanych szaf sterowniczych i napędów.
• Szeroki zakres napięcia wejściowego: Urządzenie pracuje w standardzie 24V DC (zakres 24-28V), co zapewnia pełną kompatybilność z większością zasilaczy przemysłowych.
• Inteligentne zarządzanie baterią: Moduł monitoruje stan naładowania akumulatorów kwasowo-ołowiowych, chroniąc je przed głębokim rozładowaniem oraz odwrotną polaryzacją.
• Sygnalizacja diagnostyczna: Wyposażenie w styki bezpotencjałowe (Relay Contact) umożliwia zdalne monitorowanie statusu pracy: DC OK, Battery Fail oraz Battery Discharge.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany pod kątem rygorystycznych wymagań środowisk przemysłowych. Moduł DUPS40 spełnia normy bezpieczeństwa oraz kompatybilności elektromagnetycznej (EMC), co jest kluczowe dla stabilności pracy w pobliżu falowników czy styczników. Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywami dotyczącymi niskiego napięcia. Konstrukcja obudowy zapewnia odpowiednie odprowadzanie ciepła, co przekłada się na długą żywotność komponentów elektronicznych (MTBF) zgodnie ze standardami przemysłowymi.

Zastosowanie

Moduł DUPS 24V/40A znajduje szerokie zastosowanie wszędzie tam, gdzie przerwa w dostawie energii mogłaby skutkować kosztownymi przestojami lub uszkodzeniem maszyn. Jest idealnym wyborem dla:

• Systemów automatyki PLC: Podtrzymanie pracy sterowników i modułów I/O w celu bezpiecznego zatrzymania procesów.
• Systemów bezpieczeństwa i monitoringu: Zapewnienie ciągłości pracy kamer IP oraz systemów kontroli dostępu.
• Telekomunikacji: Zasilanie rezerwowe dla infrastruktury sieciowej w szafach RACK i punktach dystrybucyjnych.
• Przemysłu 4.0: Ochrona danych w komputerach przemysłowych (IPC) poprzez umożliwienie poprawnego zamknięcia systemu operacyjnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego. Moduł jest przystosowany do montażu na standardowej szynie DIN TS-35/7.5 lub 15. Należy zachować odpowiednie odstępy wentylacyjne (minimum 5mm po bokach oraz 40mm nad i pod urządzeniem), aby zapewnić optymalną cyrkulację powietrza. Przewody o przekroju dostosowanym do prądu 40A powinny być starannie zarobione tulejkami i dokręcone z odpowiednim momentem obrotowym, co zapobiega przegrzewaniu się styków. Przed uruchomieniem należy zweryfikować poprawność polaryzacji podłączenia akumulatorów.

FAQ

1. Jakie akumulatory są kompatybilne z modułem DUPS40?
Urządzenie współpracuje z zewnętrznymi akumulatorami kwasowo-ołowiowymi (AGM/GEL) o napięciu znamionowym 24V. Pojemność akumulatora powinna być dobrana do wymaganego czasu podtrzymania oraz prądu ładowania.

2. Czy moduł posiada zabezpieczenie przed odwrotną polaryzacją?
Tak, DUPS40 jest wyposażony w wewnętrzne zabezpieczenia chroniące moduł przed skutkami błędnego podłączenia biegunów akumulatora.

3. Czy urządzenie sygnalizuje konieczność wymiany baterii?
Tak, dzięki funkcji Battery Fail moduł informuje o niskim napięciu akumulatora lub jego uszkodzeniu, co pozwala na prewencyjną konserwację systemu zasilania awaryjnego.
