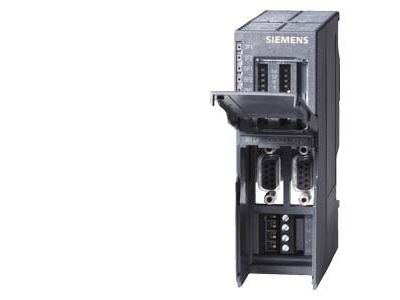

Moduł blokowania, zasilanie PROFIBUS DP, SIMATIC DP | 6ES7158-0AD01-0XA0 Siemens

Alternatywny kod produktu: 6ES71580AD010XA0

Opis i Kluczowe Cechy

Moduł blokowania SIMATIC DP (numer katalogowy 6ES7158-0AD01-0XA0) to zaawansowane urządzenie komunikacyjne firmy Siemens, które umożliwia bezpieczną i standardową wymianę danych pomiędzy urządzeniami Slave w sieci ASIsafe a sterownikiem Safety wyposażonym w interfejs PROFIBUS (PROFIsafe). Dzięki wsparciu dla wielu sieci AS-i dwukierunkowa komunikacja danych bezpieczeństwa i standardowych jest realizowana niezawodnie, co czyni go kluczowym elementem w systemach automatyki bezpieczeństwa.

• Dwukierunkowa komunikacja standardowa i bezpieczeństwa: Umożliwia wymianę zarówno zwykłych danych procesowych, jak i krytycznych informacji bezpieczeństwa (PROFIsafe) między siecią AS-i a nadrzędnym sterownikiem Safety PLC, zapewniając kompleksową kontrolę.
• Obsługa do 62 standardowych lub 31 Safety urządzeń Slave na sieć AS-i: Pozwala na elastyczne konfigurowanie rozbudowanych instalacji, zachowując wymagane poziomy bezpieczeństwa dla aplikacji SiL3/PLe.
• Możliwość przyłączenia kilku niezależnych sieci AS-i: Zwiększa skalowalność systemu, umożliwiając obsługę wielu obszarów lub stref bezpieczeństwa z jednego modułu blokującego.
• Współpraca z interfejsem PROFIBUS DP (PROFIsafe): Zapewnia integrację z popularnymi sterownikami Safety, co upraszcza architekturę i redukuje koszty okablowania w istniejących sieciach PROFIBUS.
• Niezawodna transmisja w środowisku przemysłowym: Moduł został zaprojektowany do pracy w warunkach zakłóceń elektromagnetycznych, co gwarantuje stabilność komunikacji nawet w trudnych warunkach produkcyjnych.

Zgodność z Normami

Moduł blokowania SIMATIC DP spełnia wymagania europejskich norm dotyczących bezpieczeństwa funkcjonalnego i kompatybilności elektromagnetycznej (EMC). Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami unijnymi. Producent deklaruje zgodność z profilem PROFIsafe oraz specyfikacją AS-Interface Safety at Work.

Zastosowanie

Moduł 6ES7158-0AD01-0XA0 jest przeznaczony do tworzenia bezpiecznych połączeń między rozproszonymi urządzeniami wykonawczymi a sterownikiem Safety w sieci PROFIBUS. Idealnie sprawdza się w aplikacjach wymagających wysokiego poziomu niezawodności i integralności danych.

• Integracja czujników bezpieczeństwa (np. wyłączników krańcowych, bramek świetlnych) w sieci ASIsafe z programowalnym sterownikiem Safety PLC przez PROFIBUS DP.
• Realizacja funkcji bezpiecznego zatrzymania, blokad dostępu i monitorowania stref niebezpiecznych w maszynach produkcyjnych i liniach montażowych.
• Rozbudowa istniejących instalacji PROFIBUS o odporne na zakłócenia połączenie z siecią AS-i, bez konieczności wymiany centralnych jednostek sterujących.
• Budowa systemów automatyki budynkowej wymagających komunikacji w standardzie PROFIsafe, np. przy sterowaniu windami lub bramami przemysłowymi.

Wskazówki Montażowe

Montaż i konfigurację modułu blokowania SIMATIC DP może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, znający zasady bezpieczeństwa w instalacjach przemysłowych. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć miejsce pracy przed przypadkowym załączeniem. Okablowanie PROFIBUS i AS-i wykonać zgodnie z dokumentacją techniczną producenta, zwracając uwagę na prawidłowe zakończenie linii transmisyjnych (terminatory, rezystory polaryzujące). Momenty dokręcania zacisków oraz przekroje przewodów dostosować do specyfikacji podanych w karcie katalogowej. Po zakończeniu instalacji należy przeprowadzić testy komunikacji i sprawdzenie funkcji bezpieczeństwa zgodnie z procedurą uruchomieniową.

FAQ

• Czy moduł obsługuje komunikację PROFIsafe? Tak, moduł 6ES7158-0AD01-0XA0 został zaprojektowany do dwukierunkowej wymiany danych bezpieczeństwa w standardzie PROFIsafe za pośrednictwem interfejsu PROFIBUS DP.
• Ile urządzeń Slave mogę podłączyć do jednego modułu? W ramach każdej przyłączonej sieci AS-i można podłączyć do 62 standardowych urządzeń Slave lub do 31 urządzeń Slave w wersji Safety. Moduł wspiera również przyłączenie kilku niezależnych sieci AS-i.
• Jaki stopień ochrony ma moduł? Producent nie podaje konkretnej wartości stopnia ochrony (IP). Zaleca się montaż w szafie sterowniczej o odpowiedniej szczelności, chroniącej przed zapyleniem i wilgocią. Szczegółowe dane środowiskowe znajdują się w dokumentacji technicznej.
