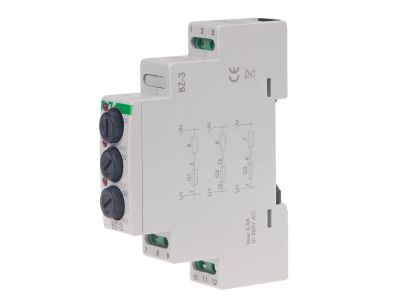

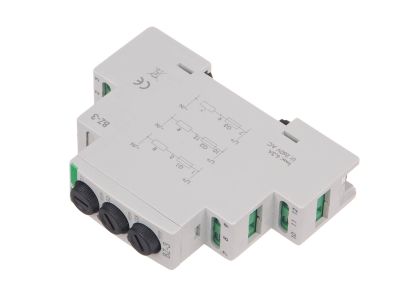

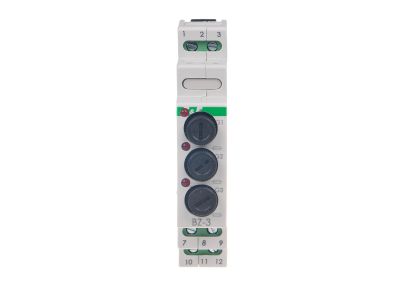

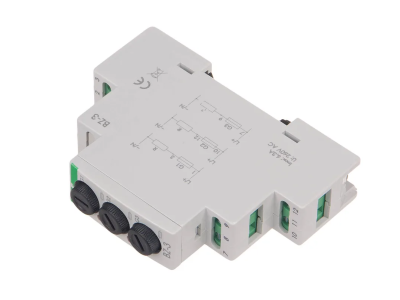

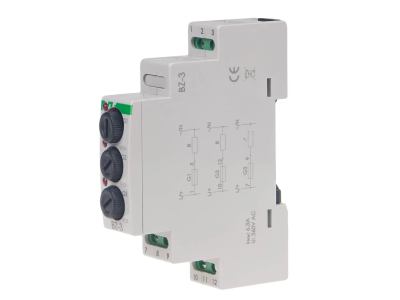

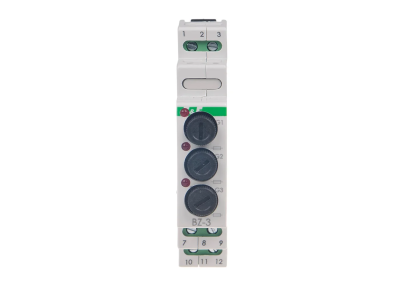

Moduł bezpiecznikowy BZ-3 trójgniazdowy wkładka topikowa Fi5×20mm | BZ-3 F&F

Opis i Kluczowe Cechy

Moduł bezpiecznikowy BZ-3 marki F&F to zaawansowane rozwiązanie ochronne zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie pełni funkcję trójgniazdowego rozdzielacza zabezpieczającego, który skutecznie chroni odbiorniki elektryczne przed skutkami przeciążeń oraz zwarć. Każde z trzech gniazd przystosowane jest do współpracy ze standardową wkładką topikową o wymiarach Ø5×20 mm, co pozwala na elastyczny dobór charakterystyki zabezpieczenia (szybkie S lub zwłoczne T) w zakresie od 0,1 A do 6,3 A.

• Sygnalizacja optyczna: Każdy kanał wyposażony jest w czerwoną diodę LED, która aktywuje się w momencie przepalenia wkładki topikowej, co znacząco skraca czas diagnostyki awarii.
• Kompaktowa obudowa: Szerokość zaledwie 18 mm (1 moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności trzech niezależnych torów zabezpieczających.
• Wysoka obciążalność: Maksymalny prąd obciążenia wynoszący 6,3 A na gniazdo przy napięciu znamionowym 250 V AC gwarantuje stabilną pracę z większością urządzeń automatyki budynkowej i przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz rozdzielnic, chroniąc przed przypadkowym dotknięciem części pod napięciem. Zastosowane materiały izolacyjne oraz konstrukcja zacisków śrubowych gwarantują trwałość połączenia elektrycznego nawet w trudnych warunkach eksploatacyjnych, w szerokim zakresie temperatur od -25°C do +50°C.

Zastosowanie

Moduł BZ-3 znajduje szerokie zastosowanie w nowoczesnych systemach elektroinstalacyjnych. Jest idealnym rozwiązaniem do zabezpieczania obwodów sterowniczych, czujników, sterowników PLC oraz innych odbiorników o niskim poborze prądu, które wymagają indywidualnej ochrony nadmiarowoprądowej. Dzięki trójgniazdowej konstrukcji, moduł ten doskonale sprawdza się w szafach sterowniczych, gdzie konieczne jest rozdzielenie zasilania na kilka niezależnych gałęzi przy minimalnym wykorzystaniu przestrzeni na szynie montażowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Moduł jest przystosowany do montażu na standardowej szynie TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na następujące aspekty:

• Przyłącze przewodów: Zaciski śrubowe obsługują przewody o przekroju znamionowym do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Moment dokręcania: Aby zapewnić optymalny kontakt i uniknąć uszkodzenia zacisków, należy stosować moment dokręcający wynoszący 0,4 Nm.
• Dobór wkładek: Należy pamiętać, że moduł dostarczany jest bez wkładek topikowych. Należy je dobrać indywidualnie do prądu znamionowego chronionego odbiornika.

FAQ

1. Czy moduł BZ-3 posiada wkładki bezpiecznikowe w zestawie?
Nie, wkładki topikowe Ø5×20 mm należy dokupić osobno, dopasowując ich prąd znamionowy oraz charakterystykę (szybką lub zwłoczną) do wymagań konkretnego urządzenia.

2. Co oznacza świecenie czerwonej diody LED na obudowie?
Świecenie diody LED sygnalizuje zadziałanie bezpiecznika, czyli przepalenie wkładki topikowej w danym gnieździe. Jest to informacja o konieczności wymiany wkładki na nową.

3. Czy można stosować moduł w instalacjach prądu stałego (DC)?
Parametry znamionowe urządzenia określone są dla napięcia 250 V AC. W przypadku chęci zastosowania w obwodach DC, należy upewnić się, że parametry łukowe stosowanych wkładek topikowych są odpowiednie dla danego napięcia stałego.
