Moduł bezpiecznikowy BZ-2 dwugniazdowy wkładka topikowa Fi5×20mm | BZ-2 F&F

Opis i Kluczowe Cechy

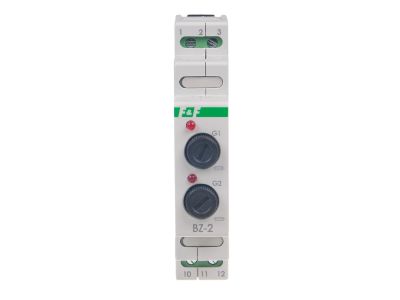

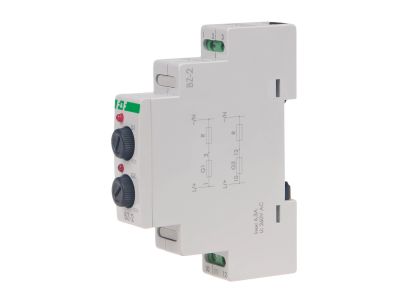

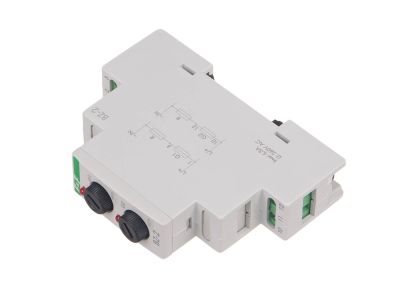

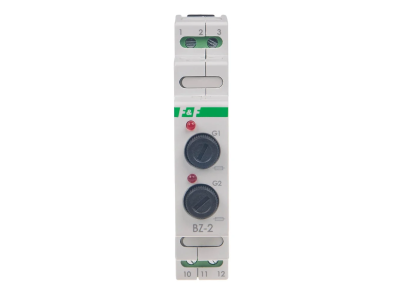

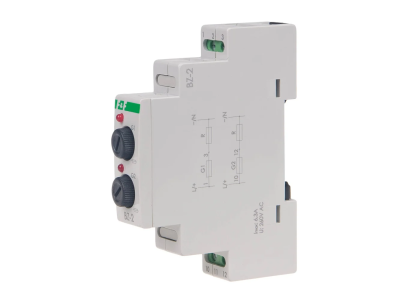

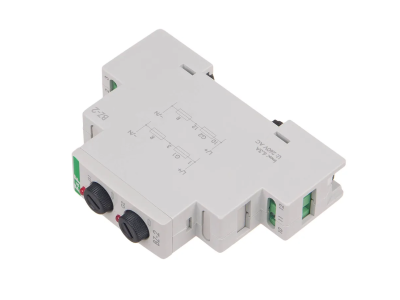

Moduł bezpiecznikowy BZ-2 renomowanego producenta F&F to dwugniazdowe urządzenie przeznaczone do zabezpieczania odbiorników elektrycznych przed skutkami wzrostu prądu. Dzięki maksymalnemu prądowi obciążenia 6,3 A oraz napięciu 250 V AC umożliwia bezpieczną pracę w obwodach o standardowym napięciu sieciowym. Zajmuje tylko 1 moduł (18 mm) na szynie 35 mm, co oszczędza miejsce w rozdzielnicy.

• Maksymalny prąd obciążenia 6,3 A: Zapewnia skuteczną ochronę odbiorników o niewielkim poborze mocy, zapobiegając przegrzaniu przewodów i uszkodzeniom.
• Dwugniazdowy na wkładki topikowe Fi5×20 mm: Dwa niezależne gniazda pozwalają na zabezpieczenie dwóch oddzielnych obwodów lub zastosowanie bezpiecznika zapasowego.
• Zaciski śrubowe 2,5 mm²: Umożliwiają pewne i trwałe przyłączenie przewodów o przekroju do 2,5 mm², co ułatwia instalację w standardowych rozdzielnicach.
• Moment dokręcający 0,4 Nm: Zalecana wartość zapewnia optymalny docisk przewodu bez ryzyka uszkodzenia zacisku.
• Sygnalizacja LED przepalenia wkładki: Czerwona dioda LED informuje o zadziałaniu bezpiecznika, co przyspiesza lokalizację uszkodzonego obwodu.

Zgodność z Normami

Moduł bezpiecznikowy BZ-2 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz kompatybilność z instalacjami budowlanymi wykonanymi w standardzie DIN.

Zastosowanie

Moduł znajduje zastosowanie wszędzie tam, gdzie wymagane jest dodatkowe zabezpieczenie odbiorników przed przeciążeniem lub zwarciem, szczególnie w instalacjach sterowania i automatyki.

• Zabezpieczenie obwodów sterowania (np. styczników, przekaźników, sterowników PLC) w szafach rozdzielczych.
• Ochrona sygnalizacji świetlnej, czujników i niewielkich urządzeń elektronicznych.
• Stosowanie jako zabezpieczenie torów zasilania w systemach automatyki budynkowej (BMS).
• Zastosowanie w rozdzielnicach mieszkaniowych i przemysłowych do bezpiecznikowania obwodów pomocniczych.

Wskazówki Montażowe

Montaż modułu bezpiecznikowego BZ-2 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy. Przewody należy przyłączać do zacisków śrubowych, dokręcając z momentem 0,4 Nm. Przekrój przewodów powinien być dobrany do prądu obciążenia – maksymalnie 2,5 mm². Przed włożeniem wkładki topikowej upewnij się, że wartość prądu znamionowego bezpiecznika jest odpowiednia dla zabezpieczanego obwodu.

FAQ

• Czy moduł sygnalizuje przepalenie bezpiecznika? Tak, w przypadku zadziałania wkładki topikowej zapala się czerwona dioda LED umieszczona na obudowie.
• Jaki jest stopień ochrony modułu? Moduł posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć – przeznaczony do montażu w suchych pomieszczeniach rozdzielni.
• Jakie wkładki topikowe można stosować? Moduł jest przystosowany do wkładek topikowych o wymiarach Fi5×20 mm. W ofercie producenta dostępne są wkładki szybkie (S) i zwłoczne (T) o prądach z zakresu 0,1 A ÷ 6,3 A – dobór zależy od charakterystyki zabezpieczanego odbiornika.
