Moduł bezpiecznikowy BZ-1 jednogniazdowy wkładka topikowa Fi5×20mm | BZ-1 F&F

Opis i Kluczowe Cechy

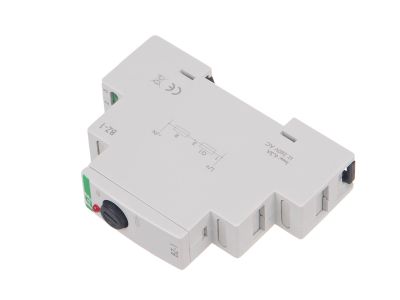

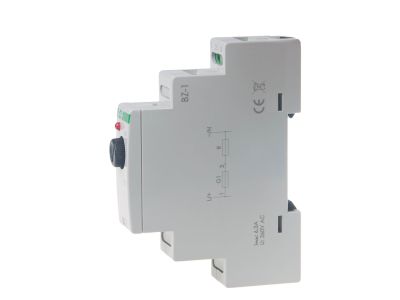

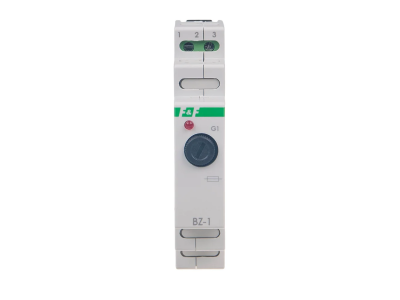

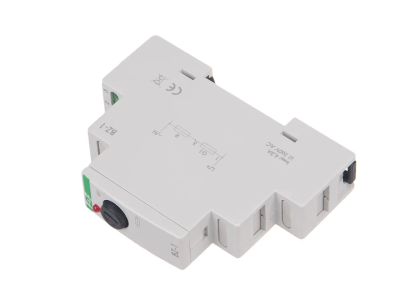

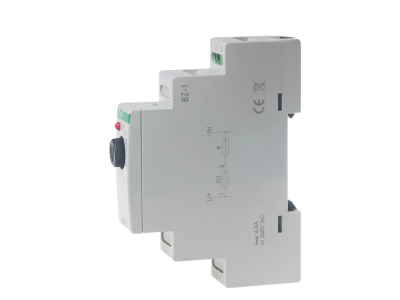

Moduł bezpiecznikowy BZ-1 marki F&F to profesjonalne rozwiązanie przeznaczone do selektywnego zabezpieczania odbiorników elektrycznych w instalacjach automatyki budynkowej i przemysłowej. Urządzenie zostało zaprojektowane do pracy z napięciem znamionowym 250 V AC, oferując maksymalny prąd obciążenia na poziomie 6,3 A. Kluczowym elementem modułu jest gniazdo na wymienną wkładkę topikową o standardowych wymiarach Ø5×20 mm, co pozwala na elastyczny dobór charakterystyki zabezpieczenia (szybka lub zwłoczna) do konkretnego urządzenia.

• Sygnalizacja optyczna: Zintegrowana czerwona dioda LED natychmiastowo informuje o zadziałaniu bezpiecznika (przepaleniu wkładki), co znacząco skraca czas diagnostyki awarii w rozdzielnicy.
• Solidne przyłącze: Zaciski śrubowe o przekroju 2,5 mm² gwarantują pewny styk elektryczny i stabilne przesyłanie energii nawet przy maksymalnym obciążeniu.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 18 mm (1 moduł) pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Trwałość: Szeroki zakres temperatury pracy od -25°C do 50°C umożliwia montaż w wymagających warunkach środowiskowych.

Zgodność z Normami

Produkt został wykonany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury modułowej. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie wewnątrz obudów i rozdzielnic, chroniąc przed przypadkowym dotykiem części pod napięciem. Zastosowanie standardowych wkładek topikowych Ø5×20 mm pozwala na zachowanie pełnej kompatybilności z ogólnodostępnymi elementami wymiennymi produkowanymi zgodnie z normami IEC.

Zastosowanie

Moduł BZ-1 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna ochrona pojedynczych obwodów lub urządzeń końcowych. Jest idealnym rozwiązaniem do zabezpieczania sterowników PLC, czujników, zasilaczy impulsowych oraz innych odbiorników, których prąd znamionowy nie przekracza 6,3 A. Dzięki możliwości montażu na standardowej szynie TH-35, moduł jest chętnie wybierany przez prefabrykatorów rozdzielnic sterowniczych oraz elektryków modernizujących istniejące instalacje.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie 35 mm w pozycji pionowej lub poziomej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcający zaciski śrubowe, który wynosi 0,4 Nm – zapewnia to optymalny docisk bez ryzyka uszkodzenia gwintu lub struktury przewodu. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy upewnić się, że wkładka topikowa jest odpowiednio dobrana do prądu znamionowego chronionego odbiornika.

FAQ

• Czy moduł zawiera wkładkę topikową w zestawie? Urządzenie jest bazą bezpiecznikową; wkładki topikowe o konkretnych charakterystykach (S - szybkie lub T - zwłoczne) należy dobrać oddzielnie w zależności od potrzeb instalacji.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Moduł posiada zaciski śrubowe pozwalające na montaż przewodów o przekroju znamionowym do 2,5 mm².
• Jak działa sygnalizacja uszkodzenia? W przypadku przepalenia wkładki topikowej, obwód sygnalizacyjny aktywuje czerwoną diodę LED, co pozwala na szybką lokalizację uszkodzonego obwodu bez konieczności użycia miernika.
