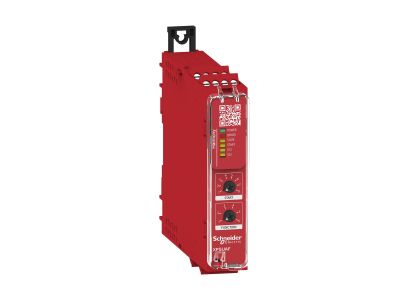

Moduł bezpieczeństwa UAF kat.4 24V śrubowe, Preventa | XPSUAF13AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa XPSUAF13AP z serii Harmony XPS Universal (dawniej Preventa) to zaawansowane rozwiązanie dedykowane do monitorowania obwodów bezpieczeństwa w systemach automatyki przemysłowej. Urządzenie charakteryzuje się uniwersalnym zasilaniem o wartości 24V AC/DC, co pozwala na elastyczną integrację w różnych standardach zasilania szaf sterowniczych. Moduł został wyposażony w dwa dedykowane wejścia bezpieczeństwa oraz trzy wyjścia bezpieczeństwa typu NO (normalnie otwarte), które gwarantują pewne odcięcie zasilania w sytuacjach awaryjnych.

• Wielofunkcyjność: Możliwość wyboru funkcji bezpieczeństwa za pomocą intuicyjnych przełączników obrotowych umieszczonych na froncie obudowy.
• Diagnostyka: Jedno półprzewodnikowe wyjście diagnostyczne dostarcza pełnych informacji o stanie modułu, co znacząco skraca czas przestojów i ułatwia serwisowanie.
• Konfigurowalne wyjścia impulsowe: Trzy wyjścia impulsowe ON/OFF pozwalają na precyzyjne monitorowanie ciągłości obwodów i wykrywanie zwarć międzykanałowych.
• Kompaktowa budowa: Szerokość obudowy wynosząca zaledwie 22,5 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Złącza śrubowe: Demontowalne bloki zacisków śrubowych ułatwiają okablowanie oraz przyspieszają wymianę modułu bez konieczności ponownego podłączania przewodów.

Zgodność z Normami

Przekaźnik XPSUAF13AP został zaprojektowany z myślą o spełnieniu najbardziej rygorystycznych wymagań bezpieczeństwa funkcjonalnego. Urządzenie pozwala na osiągnięcie najwyższych poziomów niezawodności:

• ISO 13849-1: Poziom zapewnienia bezpieczeństwa PLe oraz Kategoria 4.
• IEC 62061: Poziom nienaruszalności bezpieczeństwa SILCL 3.
• IEC 61508: Poziom SIL 3 (Safety Integrity Level).
• Normy produktowe: Zgodność z IEC 60947-5-1 oraz certyfikacja cULus, TÜV, EAC, CCC i oznaczenie KC potwierdzają globalną dopuszczalność do użytku.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, moduł Harmony XPS Universal znajduje zastosowanie w maszynach o prostej i średniej złożoności. Jest idealnym wyborem dla branż takich jak:

• Przemysł spożywczy: Monitorowanie osłon i przycisków zatrzymania awaryjnego w liniach produkcyjnych żywności i napojów.
• Logistyka i transport: Systemy podnoszenia oraz przenoszenia materiałów, gdzie wymagana jest niezawodność układów sterowania.
• Pakowanie: Zabezpieczanie maszyn pakujących i owijarek.
• Obróbka materiałów: Ochrona operatorów przy obsłudze pras, wycinarek i innych maszyn obróbczych.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania deklarowanego poziomu bezpieczeństwa:

• Montaż mechaniczny: Moduł należy zamontować na standardowej, symetrycznej szynie DIN o szerokości 35 mm.
• Okablowanie: Dzięki demontowalnym zaciskom śrubowym, możliwe jest przygotowanie wiązki przewodów przed montażem modułu. Należy przestrzegać zalecanego momentu dokręcania śrub, aby zapewnić trwały styk elektryczny.
• Integracja: Urządzenie jest w pełni kompatybilne ze sterownikami logicznymi Modicon, co pozwala na przesyłanie statusu bezpieczeństwa do nadrzędnego systemu sterowania.
• Konfiguracja: Przed uruchomieniem należy ustawić odpowiednią funkcję za pomocą przełączników obrotowych zgodnie z dokumentacją techniczną maszyny.

FAQ

1. Czy moduł XPSUAF13AP posiada funkcję diagnostyczną?
Tak, moduł posiada jedno dedykowane wyjście półprzewodnikowe, które przekazuje pełną informację o stanie urządzenia do sterownika PLC lub panelu HMI.

2. Jakie jest napięcie zasilania tego przekaźnika?
Urządzenie jest zasilane napięciem 24V AC/DC, co czyni je bardzo uniwersalnym w aplikacjach przemysłowych.

3. Czy mogę wymienić moduł bez odłączania każdego przewodu z osobna?
Tak, dzięki zastosowaniu demontowalnych bloków zaciskowych, wymiana modułu jest szybka i nie wymaga ingerencji w strukturę okablowania.
