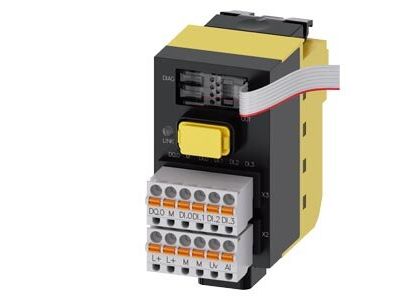

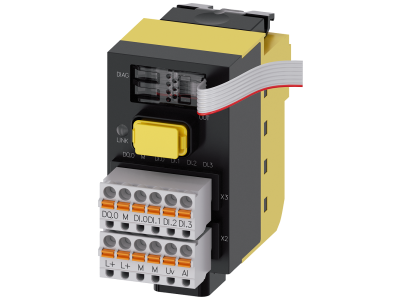

Moduł bezpieczeństwa PROFINET 4 DI, 1 DQ (24 V DC), 1 AI, 24 V DC, SIRIUS ACT | 3SU1400-1LL10-3BA1 Siemens

Alternatywny kod produktu: 3SU14001LL103BA1

Opis i Kluczowe Cechy

Moduł bezpieczeństwa PROFINET 3SU1400-1LL10-3BA1 z rodziny SIRIUS ACT firmy Siemens to zaawansowane urządzenie interfejsowe umożliwiające podłączenie elementów sterowniczych i sygnalizacyjnych przez sieć PROFINET. Posiada 4 wejścia cyfrowe (DI), 1 wyjście cyfrowe (DQ) oraz 1 wejście analogowe (AI), wszystkie zasilane napięciem 24 V DC. Innowacyjna konstrukcja pozwala na szybki montaż jedną ręką bez użycia specjalnych narzędzi, co skraca czas instalacji i minimalizuje ryzyko błędów.

• 4 DI, 1 DQ, 1 AI (24 V DC): Elastyczna konfiguracja wejść/wyjść umożliwia podłączenie przycisków, przełączników, czujników oraz sygnalizatorów – wszystko przez jeden moduł komunikacyjny.
• Komunikacja PROFINET: Redukuje nakłady na okablowanie, eliminuje źródła błędów i zwiększa elastyczność systemu sterowania.
• Wysoka odporność na warunki przemysłowe: Kurz, oleje, agresywne zasady oraz mycie strumieniem wody pod ciśnieniem nie wpływają na działanie modułu – idealny do trudnych środowisk.
• Montaż bez narzędzi: Unikalna koncepcja łączenia pozwala na instalację jedną ręką, a zintegrowane zabezpieczenie przed przekręceniem eliminuje potrzebę stosowania rowków w obudowie.
• Bezpieczny moduł interfejsu: Spełnia wymagania dla aplikacji bezpieczeństwa, co potwierdzają globalne dopuszczenia produktowe.

Zgodność z Normami

Moduł posiada dopuszczenia produktowe obowiązujące na całym świecie oraz certyfikat CE. Zgodność z europejskimi normami bezpieczeństwa i standardami komunikacji przemysłowej gwarantuje niezawodność w aplikacjach wymagających wysokiego poziomu bezpieczeństwa.

Zastosowanie

Moduł bezpieczeństwa SIRIUS ACT dedykowany jest do nowoczesnych systemów automatyki przemysłowej i budynkowej, gdzie priorytetem jest bezpieczna komunikacja, minimalizacja okablowania oraz odporność na trudne warunki.

• Bezpieczne podłączanie przycisków awaryjnego zatrzymania, wyłączników krańcowych i innych elementów sterowniczych w liniach produkcyjnych.
• Transmisja sygnałów z czujników analogowych (np. ciśnienia, temperatury) do sterownika PLC przez PROFINET.
• Sygnalizacja stanów pracy (np. lampki LED) w narażonych na zabrudzenia i wilgoć strefach produkcyjnych.
• Rozproszone układy sterowania w magazynach, sortowniach i na zewnątrz budynków – dzięki wysokiej odporności na kurz, oleje i agresywne substancje.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Dzięki innowacyjnej konstrukcji moduł można zamontować bez użycia specjalnych narzędzi – wystarczy osadzić go na obudowie, a zintegrowane zabezpieczenie przed przekręceniem zapewni stabilne położenie. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym (zgodnie z dokumentacją producenta). W przypadku podłączania przewodów do listew zaciskowych stosuj się do zalecanego momentu dokręcania podanego w instrukcji.

FAQ

• Jakie jest napięcie zasilania modułu? Moduł zasilany jest napięciem stałym 24 V DC – dotyczy zarówno układu elektronicznego, jak i pętli wejść/wyjść.
• Czy moduł można stosować w strefach zagrożonych wybuchem? Brak jest w danych producenta informacji o dopuszczeniu do stref ATEX – zaleca się stosowanie wyłącznie w standardowych warunkach przemysłowych i zewnętrznych opisanych w dokumentacji.
• Czy do komunikacji wymagany jest dodatkowy konwerter? Nie, moduł posiada wbudowany interfejs PROFINET i może być bezpośrednio podłączony do sieci EtherNet/IP (zgodnie ze specyfikacją PROFINET).
