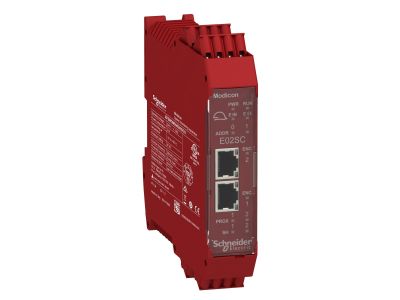

Moduł bezpieczeństwa prędkości 2Sin/Cos+2prox. sprężyn. | XPSMCMEN0200SCG Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa prędkości oznaczony symbolem XPSMCMEN0200SCG to zaawansowane urządzenie przeznaczone do monitorowania prędkości obrotowej oraz nadzorowania zatrzymania w systemach bezpieczeństwa maszyn. Wyposażony w dwa wejścia enkoderów Sin/Cos oraz dwa wejścia czujników zbliżeniowych, umożliwia precyzyjną kontrolę ruchu i niezawodne wykrywanie przekroczeń prędkości. Dzięki elastycznej konfiguracji wejść sprawdza się w różnorodnych aplikacjach automatyki przemysłowej.

• Wejścia enkoderów 2× Sin/Cos: Umożliwiają dokładny odczyt prędkości i położenia wału, co pozwala na szybką reakcję w przypadku przekroczenia dopuszczalnych wartości.
• Wejścia czujników zbliżeniowych 2× prox: Zapewniają dodatkową redundancję i możliwość monitorowania niezależnych sygnałów prędkości lub zatrzymania.
• Konstrukcja modułowa: Ułatwia integrację z istniejącymi systemami sterowania i rozdzielnicami – montaż na szynie TH35 (DIN).
• Bezpieczeństwo funkcjonalne: Moduł zaprojektowany zgodnie z wymaganiami norm bezpieczeństwa maszyn, co gwarantuje niezawodność w aplikacjach o podwyższonym ryzyku.
• Uniwersalność zastosowań: Odpowiedni do nadzoru prędkości w napędach, prasach, wirnikach i innych urządzeniach, gdzie konieczne jest spełnienie kategorii bezpieczeństwa.

Zgodność z Normami

Moduł bezpieczeństwa prędkości XPSMCMEN0200SCG spełnia wymagania europejskich norm dotyczących bezpieczeństwa maszyn oraz posiada oznaczenie CE. Zastosowane rozwiązania konstrukcyjne zapewniają zgodność z dyrektywą maszynową 2006/42/WE oraz odpowiednimi normami zharmonizowanymi (szczegółowe numery norm należy sprawdzić w dokumentacji producenta). Urządzenie przeznaczone jest do pracy w systemach bezpieczeństwa do kategorii 4 wg EN 13849-1 (przy odpowiedniej konfiguracji zewnętrznej).

Zastosowanie

Moduł bezpieczeństwa prędkości XPSMCMEN0200SCG znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie prędkości obrotowej i zatrzymania w celu ochrony operatora oraz maszyny.

• Monitorowanie prędkości wałów w napędach przemysłowych i przekładniach.
• Bezpieczne nadzorowanie prędkości w prasach, giętarkach i innych maszynach hydraulicznych.
• Współpraca z systemami sterowania PLC i bezpieczeństwa w celu realizacji funkcji STO (Safe Torque Off) i SLS (Safely Limited Speed).
• Automatyka linii produkcyjnych, gdzie wymagana jest kategoria bezpieczeństwa do PL d/e.

Wskazówki Montażowe

Montaż oraz wszelkie prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o odpowiednim stopniu ochrony. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym oraz wymaganiami producenta modułu (wartości momentu dokręcania zacisków podane w dokumentacji). Przed pierwszym uruchomieniem należy zapoznać się z instrukcją bezpieczeństwa i wykonać testy funkcjonalne.

FAQ

• Czy moduł wymaga programowania? Moduł XPSMCMEN0200SCG może wymagać konfiguracji parametrycznej (np. zakres prędkości, typ czujników) – szczegółowy proces opisano w dokumentacji producenta. Dla typowych zastosowań dostępne są gotowe profile.
• Jaki jest stopień ochrony modułu? Dokładny stopień ochrony IP należy sprawdzić w karcie katalogowej producenta. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy posiada IP20. W przypadku pracy w środowisku wilgotnym lub zapylonym zaleca się zastosowanie obudowy zewnętrznej.
• Jakie czujniki można podłączyć do wejść prox? Wejścia czujników zbliżeniowych są przystosowane do współpracy z czujnikami typu PNP (zgodnie z dokumentacją). Należy stosować czujniki o parametrach elektrycznych dopuszczonych przez producenta modułu bezpieczeństwa.
