Moduł bezpieczeństwa prędkości 2prox. Zac. sprężyn. | XPSMCMEN0200G Schneider Electric

Opis i Kluczowe Cechy

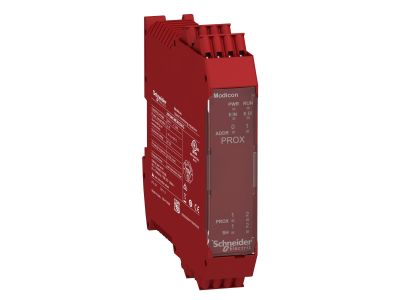

Moduł bezpieczeństwa prędkości oznaczony symbolem XPSMCMEN0200G to zaawansowane urządzenie przeznaczone do monitorowania prędkości obrotowej w aplikacjach wymagających wysokiego poziomu bezpieczeństwa. Wyposażony w dwa wejścia dla czujników zbliżeniowych (2prox) oraz zaciski sprężynowe, zapewnia niezawodną redundancję i szybkie, pewne połączenia elektryczne. Kompaktowa konstrukcja ułatwia integrację w szafach sterowniczych, gdzie priorytetem jest bezpieczeństwo i oszczędność miejsca.

• Dwa wejścia dla czujników zbliżeniowych (2prox): Umożliwiają redundancję pomiaru prędkości, co podnosi poziom bezpieczeństwa i spełnia wymagania kategorii bezpieczeństwa w aplikacjach krytycznych.
• Zaciski sprężynowe: Przyspieszają okablowanie i eliminują ryzyko poluzowania połączeń wynikające z drgań – kluczowe w środowisku przemysłowym.
• Funkcja bezpieczeństwa prędkości: Monitoruje nadmierną prędkość obrotową i w razie przekroczenia progu generuje sygnał zatrzymania awaryjnego, chroniąc personel i maszynę.
• Kompaktowa obudowa modułowa: Ułatwia montaż w ograniczonej przestrzeni szafy sterowniczej, pozwalając na gęste rozmieszczenie aparatury.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa maszyn oraz posiada certyfikat CE. Spełnia wymagania dyrektyw maszynowych, co potwierdza jego przydatność w aplikacjach o podwyższonym ryzyku. Szczegółowe informacje o normach referencyjnych znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł bezpieczeństwa prędkości XPSMCMEN0200G znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne monitorowanie prędkości obrotowej i szybkie reagowanie na jej przekroczenie. Dzięki dwóm niezależnym wejściom czujników idealnie sprawdza się w układach redundantnych.

• Monitorowanie prędkości obrotowej wałów napędowych w maszynach przemysłowych (tokarki, frezarki, prasy).
• Realizacja funkcji bezpiecznego zatrzymania po wykryciu nadmiernej prędkości – ochrona operatora i eliminacja uszkodzeń mechanicznych.
• Współpraca z czujnikami zbliżeniowymi w aplikacjach wymagających redundancji (kategoria 3 lub 4 wg EN ISO 13849).
• Integracja z systemami bezpieczeństwa PLC (Safety PLC) w zautomatyzowanych liniach produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz obwód przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu w szafie sterowniczej na szynie DIN TH35 (standardowa szerokość modułu – dostępna w dokumentacji). Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z wytycznymi producenta zawartymi w karcie katalogowej. Zaleca się stosowanie przewodów o odpowiedniej izolacji i przekroju dobranym do spodziewanego obciążenia prądowego (szczegóły w dokumentacji).

FAQ

• Jakie czujniki można podłączyć do modułu? Moduł przeznaczony jest do współpracy z dwoma czujnikami zbliżeniowymi (2prox). Szczegółowe wymagania dotyczące typu czujnika (np. PNP/NPN, częstotliwość przełączania) znajdują się w dokumentacji technicznej producenta.
• Jaki jest stopień ochrony modułu? Producent nie podał stopnia ochrony w dostępnych danych. Standardowo urządzenia tej klasy montowane wewnątrz szaf sterowniczych osiągają ochronę IP20, jednak ostateczny stopień ochrony zależy od zastosowanej obudowy. Zaleca się montaż w szafie o min. IP54 w środowiskach zapylonych lub wilgotnych.
• Czy moduł wymaga zewnętrznego zasilania? Tak, moduł bezpieczeństwa prędkości wymaga zasilania. Napięcie zasilania oraz pobór prądu należy sprawdzić w karcie katalogowej produktu – informacje te nie zostały ujęte w niniejszym opisie.
