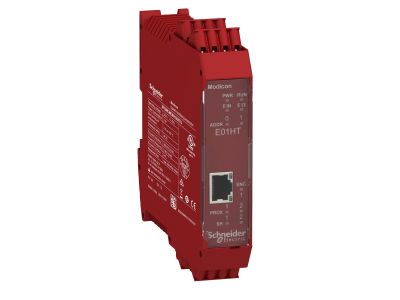

Moduł bezpieczeństwa prędkości 1HTL+2prox. Zac.sprężyn. | XPSMCMEN0100HTG Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa prędkości z symbolem XPSMCMEN0100HTG przeznaczony jest do monitorowania prędkości obrotowej wałów w aplikacjach wymagających wysokiego poziomu bezpieczeństwa. Wyposażony w 1 wejście enkodera HTL (High Threshold Logic) oraz 2 wejścia dla czujników zbliżeniowych (proximity), umożliwia elastyczną konfigurację systemów nadzoru ruchu. Zaciski sprężynowe (push-in) przyspieszają i upraszczają podłączanie przewodów, redukując czas instalacji.

• 1 wejście enkodera HTL: Zapewnia kompatybilność z popularnymi enkoderami inkrementalnymi o wysokim progu napięcia, co pozwala na precyzyjny pomiar prędkości obrotowej.
• 2 wejścia czujników zbliżeniowych (proximity): Umożliwiają niezależne monitorowanie dwóch punktów kontrolnych (np. położenia wału lub obecności elementu) – zwiększa to elastyczność projektowania układów bezpieczeństwa.
• Zaciski sprężynowe (push-in): Skracają czas montażu i eliminują konieczność stosowania narzędzi, a jednocześnie gwarantują pewne i trwałe połączenie przewodów o przekroju dostosowanym do obciążenia.
• Modułowa konstrukcja na szynę TH35: Umożliwia łatwą integrację w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce i ułatwiając rozbudowę systemu.
• Przeznaczony do aplikacji bezpieczeństwa: Monitorowanie prędkości obrotowej w maszynach (np. wykrywanie nadmiernej prędkości, zatrzymania, kierunku obrotów) zgodnie z wymaganiami dyrektyw maszynowych.

Zgodność z Normami

Moduł XPSMCMEN0100HTG został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi bezpieczeństwa maszyn oraz kompatybilności elektromagnetycznej. Produkt posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw unijnych. Zaleca się montaż i użytkowanie zgodnie z dokumentacją techniczną producenta oraz lokalnymi przepisami.

Zastosowanie

Moduł bezpieczeństwa prędkości znajduje zastosowanie w układach nadzoru ruchu części maszyn, tam gdzie wymagane jest spełnienie funkcji bezpieczeństwa (np. monitorowanie prędkości, kierunku obrotów, zatrzymania). Sprawdza się w systemach automatyki przemysłowej oraz instalacjach budynkowych.

• Monitorowanie prędkości obrotowej wałów silników, wentylatorów, sprężarek – wykrywanie przekroczenia dopuszczalnej prędkości lub jej zaniku.
• Nadzór nad pracą napędów w maszynach pakujących, obrabiarkach, przenośnikach – sygnalizacja stanu zatrzymania awaryjnego.
• Współpraca z PLC, stycznikami bezpieczeństwa lub przekaźnikami – generowanie sygnałów wyjściowych do układów sterowania (np. wyłączenie napędu przy nadmiernej prędkości).
• Integracja z czujnikami zbliżeniowymi do wykrywania położenia elementów mechanicznych – uzupełnienie funkcji prędkościowych o kontrolę krańcową.

Wskazówki Montażowe

Montaż i demontaż modułu bezpieczeństwa prędkości może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP (lub równoważnymi). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest odizolowany. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (TS35) w rozdzielnicy lub szafie sterowniczej. Połączenia przewodów wykonuj za pomocą zacisków sprężynowych, stosując końcówki kablowe odpowiednie do przekroju przewodu (zalecany zakres zgodnie z dokumentacją producenta). Moment dokręcania nie ma zastosowania w przypadku zacisków push-in – wystarczy wsunąć odizolowany przewód do oporu. Pamiętaj o zachowaniu odpowiednich odstępów od innych urządzeń w celu zapewnienia właściwego chłodzenia oraz o poprawnym uziemieniu obudowy.

FAQ

• Czy moduł posiada podświetlenie lub diody LED sygnalizujące stan? W danych technicznych produktu nie określono diod LED ani podświetlenia. Zalecamy sprawdzenie dokumentacji producenta w celu uzyskania informacji o ewentualnych wskaźnikach stanu wejść/wyjść.
• Jaki jest stopień ochrony (IP) tego modułu? Standardowo aparatura modułowa montowana wewnątrz rozdzielnic posiada stopień ochrony IP20. Dokładna wartość dla tego modelu może być podana w karcie katalogowej. Montaż w obudowie z wyższym IP zapewni dodatkową ochronę przed pyłem i wilgocią.
• W jakim trybie pracy działają styki (NO/NC) - czy są to wejścia, a nie styki wyjściowe? Moduł XPSMCMEN0100HTG jest urządzeniem wejściowym – posiada wejścia enkodera HTL oraz czujników zbliżeniowych. Nie zawiera styków wyjściowych (przekaźników). Sygnały z tych wejść są przetwarzane przez układ logiczny modułu i przekazywane do systemu nadrzędnego (np. PLC lub modułu bezpieczeństwa). Szczegółową charakterystykę wejść należy odczytać z dokumentacji technicznej.
