Moduł bezpieczeństwa Kat.4 48-240 V AC/DC 3 NO+3 NO+1 NC Zaciski spręż., Preventa XPS Universal | XPSUAT33A3AC Schneider Electric

Opis i Kluczowe Cechy

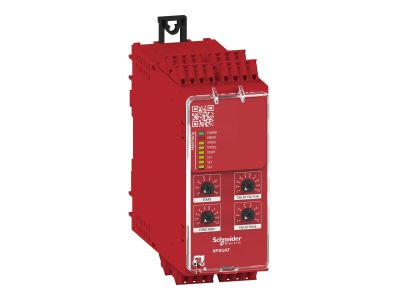

Moduł bezpieczeństwa Preventa XPS Universal (symbol XPSUAT33A3AC) o napięciu zasilania 48–240 V AC/DC to zaawansowane urządzenie do monitorowania bezpieczeństwa maszyn i instalacji przemysłowych. Posiada 3 natychmiastowe styki NO, 3 konfigurowalne styki NO, 1 styk NC oraz 2 półprzewodnikowe wyjścia diagnostyczne. Zapewnia maksymalny poziom bezpieczeństwa na poziomie Kat.4 zgodnie z ISO 13849-1, SILCL 3 według IEC 62061 i SIL 3 według IEC 61508. Montaż na szynie DIN 35 mm ułatwia integrację w szafach sterowniczych.

• Zasilanie 48–240 V AC/DC: Szeroki zakres napięć zasilających eliminuje konieczność stosowania dodatkowych przetwornic, co upraszcza instalację.
• 3 NO + 3 konfigurowalne NO + 1 NC: Elastyczna konfiguracja obwodów wyjściowych pozwala na dostosowanie do specyficznych wymagań aplikacji bezpieczeństwa.
• 2 wyjścia diagnostyczne półprzewodnikowe: Umożliwiają zdalne monitorowanie stanu modułu, ułatwiając diagnostykę i konserwację prewencyjną.
• Zaciski sprężynowe: Szybki i niezawodny montaż przewodów – eliminuje ryzyko poluzowania się połączeń wibracyjnych.
• Montaż na szynie DIN 35 mm: Standardowy format ułatwia wkomponowanie w istniejące systemy sterowania i rozdzielnice.

Zgodność z Normami

Moduł bezpieczeństwa XPSUAT33A3AC spełnia surowe wymagania norm bezpieczeństwa funkcjonalnego: IEC 60947-5-1, IEC 61508-1/2/3, ISO 13849-1 oraz IEC 62061. Posiada certyfykację TÜV, cULus, EAC i CCC, co potwierdza jego gotowość do stosowania w międzynarodowych instalacjach przemysłowych.

Zastosowanie

Moduł bezpieczeństwa Preventa XPS Universal przeznaczony jest do aplikacji wymagających wysokiego poziomu zabezpieczeń w różnych gałęziach przemysłu.

• Monitorowanie wyłączników awaryjnych i ochronnych w maszynach produkcyjnych.
• Zabezpieczenie stref niebezpiecznych z wykorzystaniem czujników zbliżeniowych, RFID lub wyłączników krańcowych.
• Integracja z systemami sterowania maszyn pakujących, przenośników i robotów przemysłowych.
• Zastosowanie w branżach spożywczej, obróbki materiałów, logistyki i automatyki budynkowej.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa maszynowego. Moduł należy zamontować na szynie DIN 35 mm w pozycji pionowej, zapewniając odpowiednią wentylację. Przed podłączeniem zasilania należy zweryfikować poprawność połączeń sygnałowych oraz stan zacisków. W trakcie eksploatacji należy regularnie przeprowadzać testy diagnostyczne zgodnie z zaleceniami producenta.

FAQ

• Jakie czujniki są kompatybilne z modułem XPSUAT33A3AC? Moduł obsługuje sygnały z czujników PNP, NPN, zbliżeniowych, wyłączników bezpieczeństwa oraz RFID – dzięki temu znajduje zastosowanie w zróżnicowanych aplikacjach.
• Czy moduł posiada funkcję samosprawdzania? Tak – zintegrowane wyjścia diagnostyczne półprzewodnikowe umożliwiają ciągłe monitorowanie integralności obwodów bezpieczeństwa, co zwiększa niezawodność systemu.
• Jaki jest maksymalny prąd wyjściowy styku NO/NC? Dane techniczne nie określają bezpośrednio prądu wyjściowego – zaleca się zapoznanie z dokumentacją techniczną w celu doboru odpowiedniego obciążenia.
