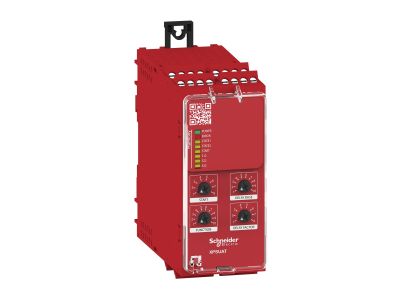

Moduł bezpieczeństwa Kat.4 24 V AC/DC 3 NO+3 NO+1 NC Zaciski śrubowe, Preventa XPS Universal | XPSUAT13A3AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa XPSUAT13A3AP z serii Preventa XPS Universal od Schneider Electric to zaawansowane rozwiązanie dedykowane do monitorowania systemów ochrony w przemyśle. Urządzenie zasilane jest uniwersalnym napięciem 24 V AC/DC, co pozwala na elastyczną integrację w różnych układach sterowania. Kluczową cechą tego modelu jest możliwość wyboru funkcji bezpieczeństwa za pomocą intuicyjnych przełączników obrotowych, co znacząco upraszcza proces konfiguracji i redukuje liczbę potrzebnych wariantów magazynowych.

Urządzenie zostało wyposażone w bogaty zestaw wejść i wyjść: 2 dodatnie oraz 1 ujemne wejście bezpieczeństwa, a także 4 konfigurowalne wyjścia impulsowe ON/OFF służące do detekcji zwarć międzykanałowych. W zakresie wyjść wykonawczych moduł oferuje 3 natychmiastowe styki zwierne (NO), 3 konfigurowalne styki zwierne (NO) oraz 1 konfigurowalny styk rozwierny (NC). Dodatkowo, 2 półprzewodnikowe wyjścia diagnostyczne umożliwiają precyzyjne monitorowanie stanu pracy urządzenia przez nadrzędne systemy sterowania, takie jak sterowniki logiczne Modicon.

Zgodność z Normami

Moduł XPSUAT13A3AP został zaprojektowany z myślą o najbardziej wymagających aplikacjach, gdzie bezpieczeństwo personelu i maszyn jest priorytetem. Spełnia on rygorystyczne wymagania dla najwyższych poziomów bezpieczeństwa funkcjonalnego:

• ISO 13849-1: Osiąga poziom zapewnienia bezpieczeństwa PLe oraz Kategorię 4.
• IEC 62061: Zgodność z poziomem nienaruszalności bezpieczeństwa SILCL 3.
• IEC 61508: Pełna zgodność z normą bazową na poziomie SIL 3.
• Certyfikacja międzynarodowa: Produkt posiada uznane certyfikaty cULus, TÜV, EAC, CCC oraz oznaczenie KC, co potwierdza jego globalną przydatność i bezpieczeństwo użytkowania.
• Normy produktowe: Zgodność z IEC 60947-5-1 w zakresie aparatury sterowniczej i elementów przełączających.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, przekaźnik Harmony XPS Universal znajduje zastosowanie w szerokim spektrum maszyn o prostej i średniej złożoności. Jest idealnym wyborem dla branż takich jak:

• Przemysł spożywczy (Food & Beverage): Zabezpieczanie linii produkcyjnych i pakujących.
• Transport bliski i podnoszenie: Monitorowanie systemów dźwigowych i suwnic.
• Przeładunek materiałów: Ochrona przenośników i systemów sortujących.
• Obróbka materiałów: Zabezpieczanie pras, wycinarek i innych maszyn obróbczych.
• Pakowanie: Integracja z maszynami pakującymi wymagającymi precyzyjnego zarządzania funkcjami stopu awaryjnego.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania deklarowanych parametrów bezpieczeństwa:

• Montaż mechaniczny: Moduł należy zamontować na standardowej, symetrycznej szynie DIN o szerokości 35 mm. Kompaktowe wymiary (szerokość 45 mm) pozwalają na oszczędność miejsca w szafie sterowniczej.
• Okablowanie: Urządzenie wyposażone jest w demontowalne bloki zacisków śrubowych. Ułatwia to serwisowanie i wymianę modułu bez konieczności ponownego rozszywania wiązek przewodów.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i odporność na wibracje.
• Konfiguracja: Przed uruchomieniem należy ustawić odpowiednią funkcję bezpieczeństwa za pomocą przełączników obrotowych zgodnie ze schematem aplikacyjnym.

FAQ

• Czy moduł współpracuje ze sterownikami PLC? Tak, przekaźniki Harmony XPS Universal są w pełni kompatybilne ze sterownikami logicznymi Modicon, co pozwala na zaawansowaną diagnostykę i integrację systemową.
• Jakie jest napięcie zasilania tego modelu? Moduł jest zasilany napięciem 24 V AC/DC, co czyni go uniwersalnym rozwiązaniem dla większości standardowych szaf sterowniczych.
• Czy zaciski są wyjmowane? Tak, moduł posiada bloki zacisków z możliwością demontażu śrubowego, co znacznie przyspiesza prace instalacyjne i konserwacyjne.
• Jaki jest maksymalny poziom bezpieczeństwa? Urządzenie pozwala na osiągnięcie najwyższego poziomu ochrony: PLe (według ISO 13849-1) oraz SIL 3 (według IEC 61508).
