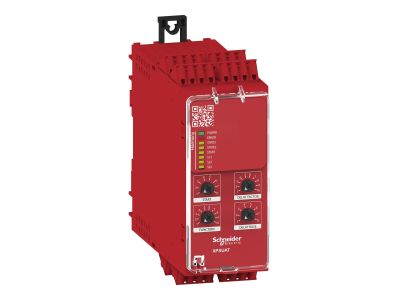

Moduł bezpieczeństwa Kat.4 24 V AC/DC 3 NO+3 NO+1 NC Zaciski sprężynowe, Preventa XPS Universal | XPSUAT13A3AC Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Kat.4 24 V AC/DC (symbol XPSUAT13A3AC) z zaciskami sprężynowymi to zaawansowane urządzenie do sterowania i monitorowania funkcji bezpieczeństwa w maszynach i instalacjach przemysłowych. Zapewnia kategorię 4 (PLe) zgodnie z ISO 13849-1 oraz SILCL 3 zgodnie z IEC 62061, co gwarantuje maksymalny poziom bezpieczeństwa. Przekaźnik wyposażony jest w 3 stałe styki NO, 3 konfigurowalne styki NO, 1 styk NC oraz 2 półprzewodnikowe wyjścia diagnostyczne.

• Napięcie zasilania 24 V AC/DC: Kompatybilność z szerokim zakresem systemów sterowania – zasilanie zarówno prądem przemiennym, jak i stałym.
• Konfigurowalne wejścia/wyjścia: 4 wyjścia impulsowe ON/OFF, 3 stałe styki NO, 3 konfigurowalne NO, 1 NC oraz 2 wyjścia diagnostyczne – elastyczność w projektowaniu układów bezpieczeństwa.
• Zaciski sprężynowe: Szybki i pewny montaż bez konieczności użycia narzędzi, redukujący czas instalacji.
• Kategoria 4 (PLe): Najwyższy poziom bezpieczeństwa funkcjonalnego, zapewniający ochronę personelu i maszyn w krytycznych aplikacjach.
• Montaż na szynie DIN 35 mm: Umożliwia łatwą integrację z innymi modułami sterowania w szafach elektrycznych.

Zgodność z Normami

Moduł spełnia wymogi norm bezpieczeństwa funkcjonalnego: IEC 60947-5-1, IEC 61508-1/2/3, ISO 13849-1 (Kat.4/PLe), IEC 62061 (SILCL 3). Posiada certyfikaty TÜV oraz oznaczenie CE, potwierdzające zgodność z dyrektywami europejskimi.

Zastosowanie

Moduł bezpieczeństwa Kat.4 24 V AC/DC przeznaczony jest do stosowania w systemach sterowania maszyn i urządzeń wymagających wysokiego poziomu ochrony funkcjonalnej, zgodnie z normami bezpieczeństwa funkcjonalnego.

• Monitorowanie wyłączników awaryjnych, czujników bezpieczeństwa (np. RFID, NPN/PNP) oraz wyłączników ochronnych w maszynach przemysłowych.
• Zastosowania w branży spożywczej, pakowania, obróbki materiałów, transporcie i podnoszeniu – wszędzie tam, gdzie wymagana jest maksymalna ochrona pracowników i maszyn.
• Integracja z systemami sterowania PLC lub innymi sterownikami logicznymi w celu realizacji złożonych funkcji bezpieczeństwa.
• Stosowanie w maszynach o średniej i wysokiej złożoności, gdzie konieczne jest osiągnięcie kategorii 4 (PLe) zgodnie z ISO 13849-1.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN 35 mm w szafie sterowniczej, zachowując odpowiednie odstępy dla wentylacji. Zaciski podłączyć zgodnie z dokumentacją – zaciski sprężynowe zapewniają pewny kontakt bez konieczności dokręcania. Przed uruchomieniem sprawdzić poprawność połączeń i zgodność napięcia zasilania z wymaganiami modułu. Wszystkie prace elektryczne należy wykonywać przy odłączonym napięciu.

FAQ

• Jakie wejścia i wyjścia ma moduł XPSUAT13A3AC? Moduł posiada 2 dodatnie i 1 ujemne wejścia bezpieczeństwa, 4 konfigurowalne wyjścia impulsowe ON/OFF, 3 stałe styki NO, 3 konfigurowalne NO, 1 konfigurowalny NC oraz 2 półprzewodnikowe wyjścia diagnostyczne.
• Czy moduł może być zasilany zarówno napięciem AC, jak i DC? Tak, moduł jest przystosowany do zasilania napięciem 24 V AC lub DC, co zapewnia elastyczność w doborze źródła zasilania.
• Jaki jest maksymalny poziom bezpieczeństwa tego modułu? Moduł osiąga kategorię 4 (PLe) zgodnie z ISO 13849-1 oraz SILCL 3 zgodnie z IEC 62061, co odpowiada najwyższemu poziomowi ochrony funkcjonalnej.
