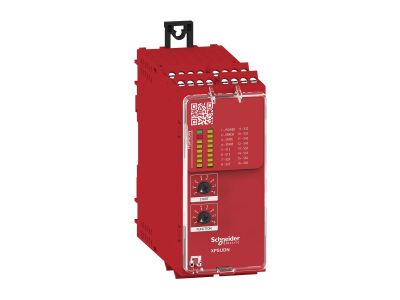

Moduł bezpieczeństwa Kat.4 24 V AC/DC 3 NO + 1 NC Zaciski śrubowe, Preventa XPS Universal | XPSUDN13AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa XPSUDN13AP (symbol XPSUDN13AP) zasilany napięciem 24V AC/DC to zaawansowane urządzenie zabezpieczające klasy Kat.4 (PLe/SILCL3) przeznaczone do aplikacji wymagających wysokiego poziomu ochrony. Zapewnia 3 wyjścia bezpieczeństwa typu NO, 1 wyjście NC oraz 7 konfigurowalnych wyjść impulsowych ON/OFF. Wyposażony w zaciski śrubowe z możliwością demontażu, montowany na szynie DIN 35mm, charakteryzuje się kompaktowymi wymiarami 45mm (szer.) x 100mm (wys.) x 120mm (gł.).

• Zasilanie 24V AC/DC: Szeroki zakres napięcia zasilającego zapewnia kompatybilność z różnymi systemami sterowania i zasilania.
• Wyjścia 3NO + 1NC: Trzy wyjścia normalnie otwarte i jedno normalnie zamknięte do budowania obwodów bezpieczeństwa w systemach maszynowych.
• 7 wyjść impulsowych ON/OFF: Konfigurowalne wyjścia pozwalają na elastyczne sterowanie dodatkowymi sygnałami w instalacji.
• Kategoria 4 / SILCL3: Maksymalny poziom bezpieczeństwa zabezpieczający przed awariami sprzętu i błędami operatora w maszynach przemysłowych.
• Montaż na szynie DIN 35mm: Szybki i niezawodny montaż w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego: ISO 13849-1 (Kategoria 4, PL e), IEC 62061 (SILCL 3) oraz IEC 61508 (SIL 3). Posiada certyffikaty TÜV, cULus, EAC, CCC, KC oraz oznaczenie CE. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa maszyn.

Zastosowanie

Moduł bezpieczeństwa XPSUDN13AP znajduje zastosowanie w systemach wymagających wysokiego poziomu ochrony przed awariami i błędami operatora.

• Przemysł spożywczy i napojowy – ochrona maszyn pakujących i linii produkcyjnych.
• Systemy podnoszenia i przenoszenia materiałów – zabezpieczenie wind, suwnic i przenośników.
• Obróbka materiałów – maszyny CNC, prasy i inne urządzenia o podwyższonym ryzyku.
• Pakowanie i logistyka – zabezpieczenie automatycznych linii pakujących i magazynowych.
• Wszystkie aplikacje wymagające kategorii 4 bezpieczeństwa zgodnie z ISO 13849-1.

Wskazówki Montażowe

Montaż modułu musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Należy bezwzględnie odłączyć napięcie przed przystąpieniem do prac. Moduł instalować na symetrycznej szynie DIN 35mm z zachowaniem odpowiednich odstępów między sąsiednimi urządzeniami. Zaciski śrubowe dokręcać z zalecanym momentem siłowym (szczegółowe dane w dokumentacji produktu). Po montażu przeprowadzić testy funkcjonalne układu bezpieczeństwa zgodnie z procedurami producenta. Całość instalacji powinna być zgodna z obowiązującymi normami bezpieczeństwa maszyn.

FAQ

• Czy moduł wymaga zewnętrznego zasilania 24V? Tak, moduł zasilany jest napięciem 24V AC/DC, które musi być dostarczone z zewnętrznego źródła zasilania.
• Jakie certyfikaty posiada moduł? Moduł posiada certyfikaty TÜV, cULus, EAC, CCC, KC oraz oznaczenie CE, potwierdzające zgodność z międzynarodowymi normami bezpieczeństwa.
• Czy moduł można stosować w środowisku niebezpiecznym? Moduł nie jest przeznaczony do stosowania w strefach zagrożonych wybuchem (ATEX) ani w warunkach agresywnego środowiska chemicznego. Przeznaczony do suchych, wewnętrznych pomieszczeń sterowniczych.
