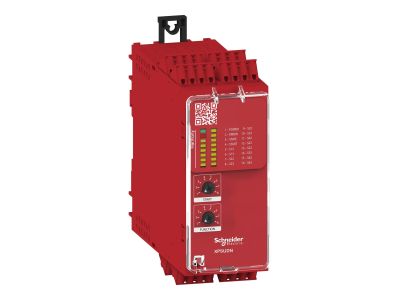

Moduł bezpieczeństwa Kat.4 24 V AC/DC 3 NO + 1 NC Zaciski sprężynowe, Preventa XPS Universal | XPSUDN13AC Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Preventa XPS Universal (symbol XPSUDN13AC) zasilany 24V AC/DC to zaawansowane rozwiązanie do realizacji funkcji bezpieczeństwa w maszynach i instalacjach przemysłowych. Posiada 6 wejść bezpieczeństwa, 7 konfigurowalnych wyjść impulsowych ON/OFF oraz 3 wyjścia bezpieczeństwa NO i 1 wyjście NC. Wyposażony w wyjście diagnostyczne z pełnym monitoringiem stanu pracy. Montaż na szynie DIN 35mm ułatwia instalację w szafach sterowniczych.

• Poziom bezpieczeństwa PLe/Kategoria 4: Najwyższy poziom zabezpieczenia zgodnie z ISO 13849-1, zapewniający maksymalną ochronę operatorów i urządzeń.
• Zasilanie 24V AC/DC: Uniwersalny zakres napięć zasilających – kompatybilny z większością systemów sterowania.
• 3 wyjścia NO + 1 wyjście NC: Elastyczna konfiguracja obwodów bezpieczeństwa dla różnych aplikacji przemysłowych.
• 7 konfigurowalnych wyjść impulsowych: Możliwość indywidualnego programowania funkcji wyjściowych w zależności od wymagań aplikacji.
• Zaciski sprężynowe: Szybki i pewny montaż przewodów bez konieczności stosowania narzędzi, redukujący czas instalacji.
• Wyjście diagnostyczne: Pełne monitorowanie stanu modułu i sygnalizacja awarii, ułatwiające utrzymanie ruchu i konserwację.

Zgodność z Normami

Moduł spełnia wymagania norm bezpieczeństwa funkcjonalnego: IEC 60947-5-1, IEC 61508-1/2/3, ISO 13849-1 oraz IEC 62061, co potwierdza certyfikaty TÜV, EAC, CCC i oznaczenie KC. Posiada certyfikację cULus do stosowania na rynku amerykańskim.

Zastosowanie

Moduł bezpieczeństwa XPS Universal znajduje zastosowanie we wszystkich instalacjach wymagających wysokiego poziomu ochrony funkcjonalnej, zgodnie z obowiązującymi normami bezpieczeństwa maszyn.

• Ochrona drzwi i pokryw w maszynach przemysłowych – zatrzymanie pracy w przypadku otwarcia osłony.
• Bezpieczeństwo stref roboczych w automatyce przemysłowej – zabezpieczenie operatorów przed urazami mechanicznymi.
• Monitoring awaryjnych zatrzymań awaryjnych (E-stop) w liniach produkcyjnych.
• Zastosowanie w branży spożywczej, pakowania, podnoszenia i obróbki materiałów – gdzie wymagane jest zgodne z normami zabezpieczenie procesów.
• Integracja z systemami sterowania PLC w złożonych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Urządzenie należy montować na szynie DIN 35mm w szafie sterowniczej, zapewniając odpowiednią przestrzeń wentylacyjną. Przed podłączeniem zasilania należy upewnić się, że wszystkie obwody są odłączone. Zaciski sprężynowe umożliwiają szybki montaż przewodów – wystarczy odciągnąć dźwignię, wsunąć przewód i zwolnić blokadę. Po instalacji przeprowadzić test funkcjonalny wszystkich obwodów wyjściowych.

FAQ

• Jakie certyfikaty posiada ten moduł bezpieczeństwa? Moduł posiada certyfikaty TÜV, EAC, CCC oraz oznaczenie KC, a także certyfikację cULus do stosowania na rynku amerykańskim.
• Czy moduł współpracuje z systemami PLC? Tak – zaprojektowany do integracji z systemami sterowania PLC, w tym z seriami Modicon.
• Jakie jest maksymalne obciążenie wyjść NO/NC? Maksymalne obciążenie wyjść nie zostało określone w dostępnych danych. Zaleca się sprawdzenie dokumentacji technicznej produktu lub karty katalogowej.
