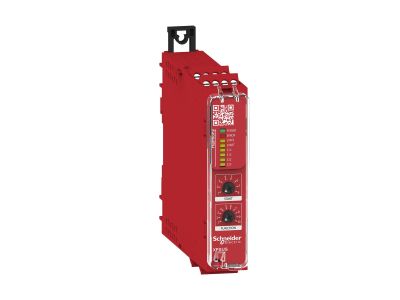

Moduł bezpieczeństwa Kat.4 24 V AC/DC 2 NO Zaciski śrubowe, Preventa XPS Universal | XPSUS12AP Schneider Electric

Opis i Kluczowe Cechy

Moduł bezpieczeństwa Schneider Electric z serii Preventa XPS Universal, o numerze katalogowym XPSUS12AP, to zaawansowane rozwiązanie zaprojektowane z myślą o zapewnieniu najwyższych standardów ochrony w systemach automatyki przemysłowej. Urządzenie zasilane jest uniwersalnym napięciem 24 V AC/DC, co pozwala na elastyczną integrację w różnorodnych układach sterowania. Moduł charakteryzuje się kompaktową obudową o szerokości zaledwie 22,5 mm, co znacząco oszczędza miejsce na szynie DIN w szafie sterowniczej.

• Konfigurowalność: Wyposażony w przełączniki obrotowe, które umożliwiają wybór wstępnie zdefiniowanych funkcji bezpieczeństwa, dostosowując moduł do specyficznych wymagań aplikacji.
• Zdolności łączeniowe: Posiada 2 wejścia bezpieczeństwa oraz 2 wyjścia bezpieczeństwa typu NO (normalnie otwarte), zapewniające niezawodne odcięcie obwodów mocy w sytuacjach awaryjnych.
• Diagnostyka: 1 półprzewodnikowe wyjście diagnostyczne dostarcza pełną informację o stanie modułu, co skraca czas przestojów i ułatwia konserwację.
• Wyjścia impulsowe: 3 konfigurowalne wyjścia impulsowe ON/OFF pozwalają na precyzyjne monitorowanie ciągłości obwodów i wykrywanie zwarć międzykanałowych.
• Wygoda montażu: Demontowalne bloki zacisków śrubowych ułatwiają okablowanie oraz przyspieszają wymianę modułu bez konieczności ponownego podłączania każdego przewodu z osobna.

Zgodność z Normami

Przekaźnik XPSUS12AP został zaprojektowany tak, aby spełniać najbardziej rygorystyczne wymagania bezpieczeństwa funkcjonalnego. Urządzenie pozwala na osiągnięcie najwyższego poziomu zapewnienia bezpieczeństwa PLe oraz Kategorii 4 zgodnie z normą ISO 13849-1. W zakresie nienaruszalności bezpieczeństwa, moduł odpowiada standardom SILCL 3 według IEC 62061 oraz SIL 3 zgodnie z IEC 61508.

Produkt posiada szeroki wachlarz certyfikacji międzynarodowych, w tym cULus, TÜV, EAC, CCC oraz oznaczenie KC, co potwierdza jego globalną przydatność i zgodność z normami IEC60947-5-1 oraz IEC61508-1/2/3. Jest to gwarancja niezawodności w krytycznych systemach ochrony życia i mienia.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, moduł Harmony XPS Universal znajduje zastosowanie w maszynach o prostej i średniej złożoności. Jest idealnym wyborem dla branż takich jak:

• Przemysł spożywczy: Maszyny do przetwarzania żywności i rozlewania napojów.
• Logistyka i transport bliski: Systemy podnoszenia, przenośniki taśmowe oraz urządzenia do przenoszenia materiałów.
• Pakowanie: Automatyczne linie pakujące i owijarki.
• Obróbka materiałów: Maszyny do cięcia, formowania i obróbki mechanicznej.

Pełna kompatybilność ze sterownikami logicznymi Modicon sprawia, że jest to preferowane rozwiązanie dla integratorów systemów budujących kompleksowe układy sterowania Schneider Electric.

Wskazówki Montażowe

Instalacja modułu powinna odbywać się na standardowej, symetrycznej szynie DIN o szerokości 35 mm. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Okablowanie: Wykorzystanie zacisków śrubowych pozwala na pewne połączenie przewodów. Zaleca się stosowanie tulejek zaciskowych dla zapewnienia optymalnego styku elektrycznego.
• Pozycjonowanie: Wymiary 22,5 mm x 120 mm x 100 mm pozwalają na gęsty montaż, jednak należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną.
• Konfiguracja: Przed uruchomieniem należy ustawić odpowiednią funkcję bezpieczeństwa za pomocą przełączników obrotowych, zgodnie ze schematem logicznym danej maszyny.
• Zasilanie: Należy upewnić się, że źródło zasilania 24 V AC/DC jest stabilne i zabezpieczone przed przepięciami.

FAQ

• Czy moduł posiada wymienne zaciski? Tak, urządzenie wyposażone jest w blok zacisków z możliwością demontażu śrubowego, co znacznie ułatwia serwisowanie.
• Jaki jest maksymalny poziom bezpieczeństwa tego urządzenia? Moduł wspiera najwyższe standardy: PLe (ISO 13849-1) oraz SIL 3 (IEC 61508).
• Czy mogę podłączyć ten przekaźnik do sterownika PLC? Tak, przekaźniki Harmony XPS są w pełni kompatybilne ze sterownikami Modicon, a wyjście diagnostyczne pozwala na przesyłanie statusu do systemów nadrzędnych.
• Jakie funkcje bezpieczeństwa można realizować? Dzięki konfigurowalnym wejściom i przełącznikom obrotowym, moduł może obsługiwać m.in. przyciski zatrzymania awaryjnego, wyłączniki krańcowe czy kurtyny świetlne.
