Moduł interfejsu AS-i, 2 odporne na błąd wejścia, 1 LED, czerwony, Push-In | 3SU1401-2EE20-6AA0 Siemens

Alternatywny kod produktu: 3SU14012EE206AA0

Opis i Kluczowe Cechy

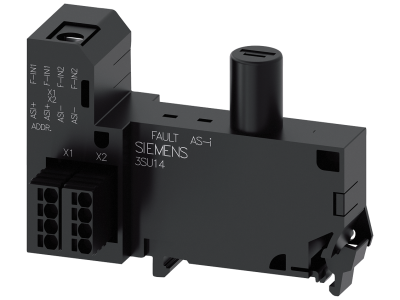

Moduł interfejsu AS-i o symbolu 3SU1401-2EE20-6AA0 to element systemu AS-Interface wyposażony w dwa wejścia odporne na błąd (fail-safe) oraz czerwoną diodę LED. Dzięki technologii podłączenia Push-In montaż przewodów jest szybki i niezawodny, co skraca czas instalacji w rozdzielnicy.

• 2 wejścia odporne na błąd (fail-safe): Zapewniają bezpieczną transmisję sygnałów w obwodach sterowania z wymaganiami funkcjonalnymi SIL, redukując ryzyko niezamierzonego załączenia.
• 1 czerwona dioda LED: Sygnalizuje stan zasilania lub alarm, ułatwiając szybką diagnostykę i lokalizację usterek.
• Podłączenie Push-In: Umożliwia beznarzędziowe łączenie przewodów o odpowiedniej średnicy, skracając czas prac montażowych i eliminując błędy wynikające z niedokręcenia zacisków.
• Zgodność z magistralą AS-i: Gwarantuje bezproblemową integrację z istniejącymi sieciami AS-Interface, obsługując protokół komunikacyjny zgodny z założeniami systemu.
• Kompaktowa obudowa: Przeznaczona do montażu na szynie TH35 w standardowych rozdzielnicach, oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami systemów AS-Interface oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach przemysłowych, gdzie wymagana jest odporność na błędy, zgodnie z odpowiednimi normami bezpieczeństwa funkcjonalnego.

Zastosowanie

Moduł interfejsu AS-i z wejściami fail-safe znajduje zastosowanie w aplikacjach wymagających niezawodnej sygnalizacji i sterowania przy zachowaniu najwyższych standardów bezpieczeństwa.

• Integracja czujników bezpieczeństwa (np. wyłączników krańcowych, przycisków awaryjnych) z magistralą AS-i.
• Sterowanie maszynami i urządzeniami w strefach zagrożenia, gdzie wymagana jest kategoria bezpieczeństwa SIL 2/3.
• Sygnalizacja stanu pracy w automatyce budynkowej (np. monitoring drzwi, klap oddymiających).
• Komunikacja z PLC lub przekaźnikami bezpieczeństwa przez AS-i w celu szybkiego wyłączenia w przypadku błędu.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Podłączenie przewodów realizuje się techniką Push-In – zgodnie z instrukcją producenta należy stosować przewody o zalecanej średnicy. Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną, uwzględniając maksymalny prąd obciążenia podany w karcie katalogowej.

FAQ

• Jaką funkcję pełni czerwona dioda LED w module? Czerwona LED sygnalizuje obecność napięcia zasilania AS-i lub wystąpienie błędu (np. brak komunikacji, zwarcie na wejściu). Dokładny opis stanów znajduje się w dokumentacji technicznej produktu.
• Czy wejścia modułu są bezpieczne (fail-safe)? Tak, wejścia zaprojektowano jako odporne na błąd (fail-safe), co oznacza, że w przypadku uszkodzenia lub zaniku napięcia styki przyjmują zdefiniowany bezpieczny stan. Urządzenie nadaje się do obwodów bezpieczeństwa.
• Jaki jest sposób podłączenia przewodów? Moduł wyposażono w zaciski Push-In, które umożliwają szybkie i bez użycia narzędzi podłączenie przewodów sztywnych lub z końcówkami tulejkowymi. Należy upewnić się, że przewód jest w pełni wsunięty aż do oporu, a następnie delikatnie pociągnąć w celu sprawdzenia prawidłowego zamocowania.
