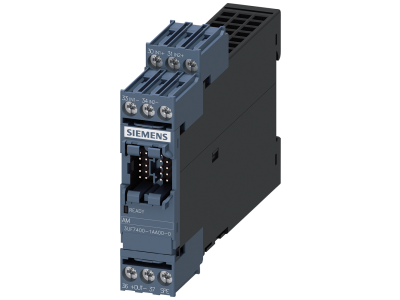

Moduł analogowy, 2 wejścia/1wyjście, 0/4-20mA | 3UF7400-1AA00-0 Siemens

Alternatywny kod produktu: 3UF74001AA000

Opis i Kluczowe Cechy

Moduł analogowy o symbolu 3UF7400-1AA00-0 przeznaczony do przetwarzania sygnałów prądowych. Wyposażony w 2 wejścia oraz 1 wyjście pracujące w zakresie 0/4–20 mA. Umożliwia podłączenie czujników pomiarowych (np. przetworników ciśnienia, temperatury, przepływu) i przekazanie wartości analogowej do sterownika lub elementów wykonawczych. Dedykowany do montażu w systemach modułowych – maksymalnie 1 moduł na jednostkę podstawową typu 2 oraz 2 moduły na jednostkę podstawową typu 3.

• 2 wejścia analogowe: Pozwalają na jednoczesny odczyt sygnałów z dwóch niezależnych czujników, zwiększając gęstość pomiarów w jednym urządzeniu.
• 1 wyjście analogowe: Umożliwia bezpośrednie sterowanie siłownikami proporcjonalnymi lub przekazanie sygnału do nadrzędnego systemu bez dodatkowych konwerterów.
• Sygnał prądowy 0/4–20 mA: Zapewnia odporność na zakłócenia elektromagnetyczne i możliwość transmisji na duże odległości, co jest kluczowe w aplikacjach przemysłowych.
• Kompatybilność z jednostkami podstawowymi: Maksymalnie 1 moduł na jednostkę typu 2 i 2 moduły na jednostkę typu 3 – umożliwia elastyczne rozbudowywanie systemu pomiarowego.
• Montaż modułowy: Łatwa instalacja na szynie DIN w rozdzielnicy, bez konieczności stosowania dodatkowych obudów.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i posiada certyfikat CE. Zgodność z europejskimi normami bezpieczeństwa oraz standardami stosowanymi w automatyce przemysłowej gwarantuje niezawodną pracę w środowiskach zawodowych.

Zastosowanie

Moduł analogowy znajduje zastosowanie wszędzie tam, gdzie konieczny jest precyzyjny odczyt sygnałów prądowych oraz sterowanie sygnałem analogowym. Dzięki kompaktowej budowie i łatwej integracji sprawdza się w następujących scenariuszach:

• Pomiar procesowy – podłączenie przetworników ciśnienia, temperatury, poziomu lub przepływu w instalacjach przemysłowych.
• Sterowanie siłownikami proporcjonalnymi – np. zaworami regulacyjnymi, przepustnicami, napędami – dzięki wyjściu 0/4–20 mA.
• Przekazywanie sygnałów do sterowników PLC, regulatorów lub systemów SCADA w celu wizualizacji i archiwizacji danych.
• Rozbudowa systemów modułowych (jednostki podstawowe typu 2 i 3) o dodatkowe kanały analogowe bez zmiany infrastruktury szafy sterowniczej.

Wskazówki Montażowe

Montaż i podłączenie modułu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Moduł montować na szynie DIN TH35 (35 mm) zgodnie z dokumentacją systemu. Przekroje przewodów sygnałowych należy dobrać do obciążalności prądowej oraz długości linii. Wszystkie śruby zacisków dokręcać momentem zgodnym z instrukcją producenta.

FAQ

• Jaki jest zakres sygnału wejściowego/wyjściowego? Moduł obsługuje sygnały prądowe w zakresie 0–20 mA lub 4–20 mA (konfigurowalne w zależności od aplikacji).
• Czy wymaga zewnętrznego zasilania? Zasilanie modułu zależne jest od rodzaju jednostki podstawowej, do której jest podłączony. Należy postępować zgodnie z dokumentacją systemu.
• Ile modułów analogowych można podłączyć do jednej jednostki podstawowej? W zależności od typu jednostki: maksymalnie 1 moduł na jednostkę typu 2 oraz 2 moduły na jednostkę typu 3.
