Moduł analogowy 2-IO do PM2X30 | METSEPM2KANLGIO22 Schneider Electric

Opis i Kluczowe Cechy

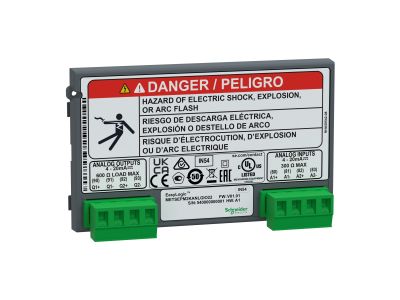

Moduł analogowy METSEPM2KANLGIO22 firmy Schneider Electric to opcjonalne rozszerzenie dedykowane do mierników EasyLogic PM2130 i PM2230. Urządzenie udostępnia 2 wejścia analogowe (4-20 mA) oraz 2 wyjścia analogowe (4-20 mA), co pozwala na precyzyjny pomiar i sterowanie procesami bez konieczności stosowania dodatkowych przetworników. Moduł montowany jest z tyłu miernika, zapewniając podłączenie zasilania sterującego i magistrali interfejsu. Dzięki temu zyskujesz elastyczność w rozbudowie systemu pomiarowego i automatyki budynkowej.

• 2 wejścia analogowe 4-20 mA: Umożliwiają podłączenie zewnętrznych czujników (np. temperatury, ciśnienia) i przesyłanie sygnałów pomiarowych do miernika w celu analizy i rejestracji.
• 2 wyjścia analogowe 4-20 mA: Pozwalają na wygenerowanie sygnału wyjściowego odpowiadającego jednemu z 40 parametrów natychmiastowych miernika, co umożliwia bezpośrednie sterowanie urządzeniami wykonawczymi (np. przetwornicami, zaworami).
• Konfiguracja przez narzędzie ION: Ustawienia wejść i wyjść są w pełni programowalne za pomocą oprogramowania ION, co daje swobodę dostosowania do specyficznych wymagań instalacji.
• Kompatybilność z PM2130 i PM2230: Moduł jest dedykowany do tych mierników, a system pozwala na zainstalowanie maksymalnie 1 takiego modułu na jeden miernik (tylny port montażowy).
• Łatwa rozbudowa systemu pomiarowego: Dzięki dodatkowym wejściom/wyjściom możesz poszerzyć funkcjonalność istniejącego miernika bez konieczności wymiany całego urządzenia.

Zgodność z Normami

Produkt zgodny z ogólnie obowiązującymi normami europejskimi i standardami bezpieczeństwa dla aparatury pomiarowej. Posiada oznaczenie CE potwierdzające spełnienie wymogów dyrektyw UE. Montaż i użytkowanie zgodne z dokumentacją techniczną producenta.

Zastosowanie

Moduł analogowy METSEPM2KANLGIO22 znajduje zastosowanie w systemach pomiaru i sterowania, w których konieczne jest zwiększenie liczby sygnałów analogowych bez konieczności stosowania dodatkowego rejestratora lub PLC. Sprawdza się w:

• Rozbudowie mierników EasyLogic PM2130/PM2230 o dodatkowe wejścia dla czujników analogowych (temperatura, wilgotność, ciśnienie, przepływ).
• Generowaniu sygnałów wyjściowych 4-20 mA do sterowania siłownikami, przetwornicami częstotliwości lub zaworami proporcjonalnymi w oparciu o mierzone parametry sieciowe.
• Integracji z systemami BMS (Building Management System) i SCADA, które wymagają sygnałów analogowych do monitoringu i regulacji.
• Zastosowaniach w automatyce przemysłowej i budynkowej, gdzie potrzebna jest precyzyjna pętla prądowa 4-20 mA dla długich odległości transmisji.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania miernika. Moduł mocuje się do tylnej części miernika, wykorzystując przewidziane zaczepy. Przekrój przewodów sygnałowych należy dobrać odpowiednio do prądu 4-20 mA oraz długości linii. Wszelkie połączenia wykonać zgodnie z dokumentacją producenta, zwracając szczególną uwagę na polaryzację i ekranowanie. Przed uruchomieniem skonfiguruj wejścia i wyjścia za pomocą narzędzia ION.

FAQ

• Czy ten moduł wymaga podświetlenia lub LED? Moduł METSEPM2KANLGIO22 nie posiada wskaźników LED ani podświetlenia – jest to urządzenie wyłącznie przetwarzające sygnały analogowe, montowane wewnątrz obudowy miernika.
• Jaki jest stopień ochrony (IP) modułu? W danych producenta nie podano oddzielnego stopnia IP dla samego modułu. Ponieważ montowany jest on wewnątrz obudowy miernika, jego stopień ochrony zależy od obudowy urządzenia nadrzędnego. Zwykle w takich aplikacjach stosuje się obudowy o IP co najmniej 20 w warunkach rozdzielni.
• Czy wejścia i wyjścia mogą pracować w trybie napięciowym (np. 0-10V)? Nie. Wszystkie wejścia i wyjścia są dostosowane wyłącznie do sygnału prądowego 4-20 mA. Konfiguracja innych typów sygnałów nie jest przewidziana przez producenta.
