Moduł akustyczny dwutonowy 24VAC/DC SL7-AP24-E SL4/SL7 | 171284 Eaton

Alternatywny kod produktu: SL7-AP24-E

Opis i Kluczowe Cechy

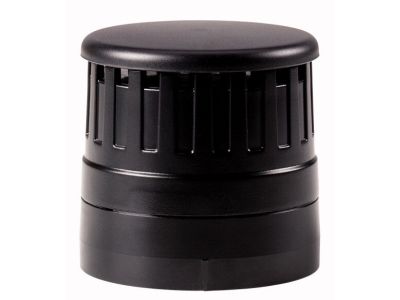

Moduł akustyczny dwutonowy SL7-AP24-E (numer katalogowy 171284) to zaawansowany sygnalizator dźwiękowy zasilany napięciem 24 V AC/DC. Oferuje natężenie dźwięku 100 dB oraz stopień ochrony IP66, co czyni go niezawodnym elementem systemów sygnalizacji w trudnych warunkach środowiskowych. Urządzenie umożliwia generowanie sygnału ciągłego lub przerywanego z możliwością regulacji za pomocą wewnętrznych potencjometrów.

• Napięcie zasilania 24 V AC/DC: uniwersalne zasilanie umożliwiające pracę zarówno w obwodach prądu zmiennego, jak i stałego – łatwa integracja z różnymi systemami automatyki.
• Natężenie dźwięku 100 dB: głośny sygnał akustyczny zapewniający skuteczne alarmowanie nawet w hałaśliwym otoczeniu przemysłowym.
• Stopień ochrony IP66: odporność na pył i silne strumienie wody – możliwość montażu w strefach wilgotnych i zapylonych (np. hale, zewnętrzne obudowy).
• Regulacja za pomocą wewnętrznych potencjometrów: dostosowanie trybu pracy (ciągły/przerywany) oraz częstotliwości (f = 2,8 kHz) do wymagań aplikacji bez konieczności stosowania dodatkowych sterowników.
• Uruchamianie z zewnątrz: prosty sygnał załączający pozwala na wysterowanie z przycisków, styczników, przekaźników lub wyjść PLC – elastyczność w projektowaniu układów sterowania.

Zgodność z Normami

Moduł jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikację CE. Jego konstrukcja i parametry gwarantują bezpieczną pracę w instalacjach spełniających wymagania dyrektyw niskonapięciowej i EMC. Dokładne numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Dwutonowy sygnalizator akustyczny SL7-AP24-E znajduje zastosowanie wszędzie tam, gdzie potrzebna jest wyraźna sygnalizacja dźwiękowa w systemach sterowania i bezpieczeństwa.

• Sygnalizacja alarmów i awarii w szafach sterowniczych oraz rozdzielnicach przemysłowych.
• Impulsowe potwierdzenie stanu pracy urządzeń (np. załączenie silnika, otwarcie zaworu) w automatyce budynkowej i liniach produkcyjnych.
• Ostrzeganie przed zagrożeniem w strefach o podwyższonej wilgotności lub zapyleniu (hale magazynowe, parkingi, tunele) dzięki klasie IP66.
• Integracja z systemami PLC, przekaźnikami lub stycznikami jako sygnalizator zdalnie sterowany za pomocą sygnału zewnętrznego.

Wskazówki Montażowe

Montaż i podłączenie modułu akustycznego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Podłączenie wykonać zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do obciążenia prądowego (nie podano prądu znamionowego – stosować przewody o przekroju ≥ 0,75 mm² dla 24 V DC). Miejsce montażu powinno zapewniać stabilność mechaniczną oraz swobodny przepływ fali dźwiękowej. W przypadku instalacji na zewnątrz należy zabezpieczyć puszkę przed bezpośrednim zalewaniem.

FAQ

• Czy moduł posiada podświetlenie LED? Nie, moduł SL7-AP24-E jest wyłącznie sygnalizatorem akustycznym. Nie wyposażono go w źródło światła. W aplikacjach wymagających dodatkowej sygnalizacji wizualnej można zastosować osobny sygnalizator optyczny.
• Jaki stopień ochrony ma moduł? Urządzenie spełnia wymagania klasy ochronności IP66, co oznacza całkowitą ochronę przed pyłem oraz odporność na silne strumienie wody – może być montowane w warunkach przemysłowych i zewnętrznych (w obudowach).
• Czy mogę wybrać tryb sygnału ciągłego lub przerywanego? Tak, moduł oferuje oba tryby. Wyboru dokonuje się za pomocą wewnętrznych potencjometrów regulujących również częstotliwość (2,8 kHz). Ustawienia można zmienić po zdjęciu obudowy – należy pamiętać o odłączeniu napięcia przed regulacją.
