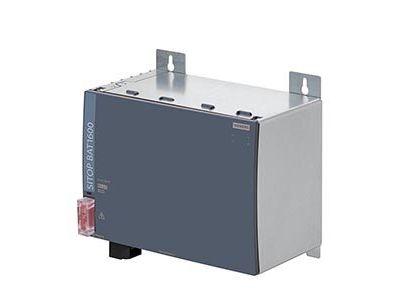

Moduł akumulatorowy SITOP BAT1600/BATT.MODUL/24V/12AH | 6EP4135-0GE00-0AY0 Siemens

Opis i Kluczowe Cechy

Moduł akumulatorowy SITOP BAT1600/BATT.MODUL/24V/12AH to element systemów UPS 24V DC, przeznaczony do podtrzymania zasilania w przypadku awarii sieci. Zapewnia autonomię energetyczną do kilku godzin dzięki akumulatorowi kwasowo-ołowiowemu o pojemności 12 Ah. Moduł współpracuje z zasilaczem 24V i modułem UPS1600, tworząc kompleksowe rozwiązanie zasilania awaryjnego. Inteligentne zarządzanie ładowaniem dostosowuje parametry do temperatury otoczenia, wydłużając żywotność baterii.

• Napięcie 24V DC: Kompatybilny z systemami zasilania stałoprądowego i modułami UPS1600 zapewniającymi ciągłość zasilania.
• Pojemność 12 Ah (Pb): Gwarantuje podtrzymanie zasilania przez dłuższy czas – od kilkudziesięciu minut do kilku godzin w zależności od obciążenia.
• Ładowanie zależne od temperatury: Optymalizuje proces ładowania, minimalizując degradację akumulatora i przedłużając jego żywotność.
• Monitorowanie stanu baterii: Przesyłanie danych diagnostycznych (napięcie, temperatura, poziom naładowania) do modułu UPS1600 – pełna kontrola nad systemem zasilania awaryjnego.
• Montaż ścienny: Ułatwia instalację w szafach sterowniczych, rozdzielnicach lub dedykowanych miejscach montażowych.

Zgodność z Normami

Moduł akumulatorowy spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada oznaczenie CE oraz jest zgodny z normami dla systemów zasilania awaryjnego i akumulatorów ołowiowych. Kompatybilny z serią SITOP firmy Siemens.

Zastosowanie

Moduł akumulatorowy SITOP BAT1600/BATT.MODUL/24V/12AH stanowi integralną część systemów zasilania awaryjnego 24V DC. Umożliwia podtrzymanie pracy krytycznych odbiorników podczas krótkich i dłuższych przerw w zasilaniu sieciowym.

• Systemy automatyki przemysłowej – podtrzymanie zasilania PLC, zaworów, napędów.
• Szafy sterownicze i rozdzielnice – zabezpieczenie przed zanikiem napięcia w obwodzie sterowania.
• Integracja z modułem UPS1600 – tworzenie kompleksowych rozwiązań zasilania ciągłego dla urządzeń krytycznych.
• Inwestycje w systemy monitoringu i bezpieczeństwa – zapewnienie ciągłości zasilania kamer, czujników i systemów alarmowych.
• Zastosowania laboratoryjne i medyczne – ochrona czułych urządzeń przed nagłymi zanikami napięcia.

Wskazówki Montażowe

Montaż modułu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć zasilanie 24V DC oraz upewnić się, że system jest całkowicie wyłączony. Moduł mocować w pozycji pionowej na płaskiej, stabilnej powierzchni z wykorzystaniem dedykowanych otworów montażowych. Połączenia elektryczne wykonywać zgodnie z dokumentacją techniczną, zwracając uwagę na polaryzację. Podczas montażu zaleca się stosowanie izolowanych narzędzi. Po zakończeniu instalacji przeprowadzić test funkcjonalny systemu UPS z uwzględnieniem podłączenia akumulatora.

FAQ

• Ile modułów akumulatorowych można połączyć równolegle? Do sześciu modułów BAT1600 – pozwala to na wydłużenie czasu podtrzymania zasilania proporcjonalnie do liczby podłączonych jednostek.
• Czy moduł wymaga konserwacji? Akumulator kwasowo-ołowiowy jest bezobsługowy – nie wymaga uzupełniania elektrolitu ani specjalnych zabiegów konserwacyjnych.
• Jaki jest zalecany zakres temperatur pracy? Moduł powinien być eksploatowany w zakresie temperatur od +5°C do +40°C. Niskie temperatury wydłużają żywotność baterii, natomiast zbyt wysokie mogą skrócić jej czas pracy.
