Moduł adresowy Modbus ULP | LV434000 Schneider Electric

Opis i Kluczowe Cechy

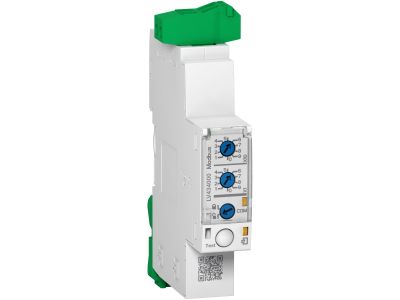

Moduł adresowy Modbus ULP (symbol LV434000) firmy Schneider Electric to zaawansowany interfejs komunikacyjny IFM, zaprojektowany do integracji wyłączników Masterpact, Compact i PowerPact z siecią szeregową Modbus. Urządzenie oferuje prostą konfigurację adresu za pomocą dwóch przełączników obrotowych, zasilanie 24 VDC oraz dwa typy złącz RJ45 (jedno dla linii Modbus, dwa dla połączeń ULP). Montaż na szynie DIN, kompaktowe wymiary 18 x 72 x 96 mm oraz stopień ochrony IP4x z przodu i IP2x ze złączy gwarantują bezpieczną pracę w rozdzielnicy.

• Ustawianie adresu przełącznikami obrotowymi: Szybkie przypisanie adresu Modbus bez konieczności użycia dodatkowego oprogramowania – oszczędność czasu przy konfiguracji.
• Zasilanie 24 VDC przez blok zacisków śrubowych: Stabilne napięcie zasilające, zapewniające niezawodną komunikację z systemem nadrzędnym.
• Interfejsy RJ45 (1x Modbus + 2x ULP): Elastyczne podłączenie do linii szeregowej Modbus oraz wewnętrznej sieci ULP (Universal Logic Plug) – uproszczenie okablowania w architekturze EnerlinX.
• Montaż na szynie DIN (TH35): Szybki i pewny montaż w standardowej rozdzielnicy, minimalizacja przestrzeni zajmowanej przez moduł.
• Stopień ochrony IP4x (przód) / IP2x (złącza): Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm (IP4x) oraz palcami (IP2x) – bezpieczeństwo podczas eksploatacji.
• Integracja z EcoStruxure Power: Pełna zgodność z architekturą Schneider Electric, możliwość aktualizacji firmware przez oprogramowanie EcoStruxure Power Commission.

Zgodność z Normami

Interfejs IFM (LV434000) został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Urządzenie jest w pełni kompatybilne z architekturą EcoStruxure Power oraz systemem komunikacyjnym EnerlinX, co gwarantuje niezawodność w aplikacjach przemysłowych i budynkowych.

Zastosowanie

Moduł adresowy Modbus ULP znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest zdalna komunikacja z wyłącznikami mocy. Umożliwia integrację urządzeń ochronnych z nadrzędnymi sterownikami (PLC, BMS) w sieci Modbus.

• Podłączenie wyłączników Masterpact, Compact i PowerPact do sieci szeregowej Modbus – zdalny monitoring i sterowanie obwodami.
• Integracja z systemami zarządzania energią (EMS/BMS) – odczyt stanów, alarmów i parametrów.
• Rozbudowa istniejących instalacji o moduł komunikacyjny w standardzie EnerlinX – bez wymiany głównej aparatury.
• Automatyka budynkowa – przesyłanie sygnałów sterujących i diagnostycznych do centrali PLC.

Wskazówki Montażowe

Montaż oraz podłączenie interfejsu IFM powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (35 mm). Przewody zasilające 24 VDC należy dobrać odpowiednio do obciążenia (przekrój zgodny z dokumentacją), a zaciski śrubowe dokręcić momentem podanym w instrukcji producenta. Złącza RJ45 wpinamy do gniazd zgodnie z opisem na obudowie – linia Modbus (górne gniazdo) oraz wewnętrzne połączenie ULP (dolne gniazda). Przed uruchomieniem systemu sprawdź poprawność adresacji przełączników obrotowych.

FAQ

• Czy moduł IFM posiada podświetlenie lub diody sygnalizacyjne? W podstawowej wersji moduł LV434000 nie jest wyposażony w podświetlenie. Sygnalizacja stanu pracy odbywa się poprzez odczyt danych w nadrzędnym systemie sterowania.
• Jaki jest stopień ochrony interfejsu IFM? Przód urządzenia ma stopień ochrony IP4x (ochrona przed ciałami stałymi >1 mm), a złącza RJ45 oraz blok zacisków – IP2x (ochrona przed palcami). Zapewnia to bezpieczeństwo w typowych warunkach rozdzielnicy.
• W jaki sposób ustawić adres Modbus? Adres konfiguruje się dwoma przełącznikami obrotowymi na przedniej ściance modułu. Przełączniki oznaczone są cyframi (dziesiątki i jednostki) – pozwalają ustawić adres w zakresie 1–99 bez użycia narzędzi programowych.
