Moduł 8 wejść analogowych 0/4–20mA XN-322-8AI-I | 179288 Eaton

Alternatywny kod produktu: XN-322-8AI-I

Opis i Kluczowe Cechy

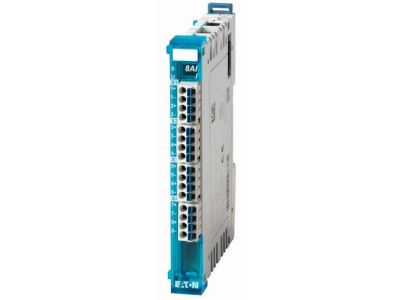

Moduł wejść analogowych XN-322-8AI-I (numer katalogowy 179288) to ośmiokanałowe urządzenie przeznaczone do systemu we/wy XN300. Umożliwia pomiar sygnałów prądowych w zakresie 0–20 mA oraz 4–20 mA, co pozwala na uniwersalne dopasowanie do różnych czujników i przetworników. Dzięki 16-bitowej przetwornicy i dokładności ±0,5% wartości końcowej zapewnia wiarygodne dane pomiarowe dla sterowników PLC i systemów automatyki.

• 8 kanałów pomiarowych: jednoczesny odczyt z ośmiu czujników prądowych – oszczędność miejsca w szafie sterowniczej i redukcja kosztów okablowania.
• Zakresy 0–20 mA / 4–20 mA: obsługa standardowych sygnałów analogowych – kompatybilność z szeroką gamą czujników przemysłowych (temperatury, ciśnienia, przepływu).
• Dokładność ±0,5% wartości końcowej: precyzyjny pomiar nawet przy słabych sygnałach – minimalizacja błędów w procesach regulacji i monitoringu.
• 16-bitowa rozdzielczość (0,3 µA): wysoka rozdzielczość detekcji zmian prądu – wykrywanie subtelnych fluktuacji sygnału dla dokładniejszej kontroli.
• Niski pobór prądu: 55 mA (5 V) / 35 mA (24 V): energooszczędna praca w systemie XN300 – obniżone obciążenie zasilacza i niższe koszty eksploatacji.

Zgodność z Normami

Moduł XN-322-8AI-I został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN stosowanymi w automatyce przemysłowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie urządzenia należy przeprowadzać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Moduł sprawdza się wszędzie tam, gdzie wymagane jest wielokanałowe, precyzyjne przetwarzanie sygnałów prądowych z czujników analogowych. Oto typowe scenariusze zastosowań:

• Pomiar ciśnienia, przepływu, poziomu i temperatury w procesach przemysłowych – podłączenie czujników z wyjściem 4–20 mA.
• Monitoring zużycia energii (przekładniki prądowe z wyjściem prądowym) w systemach BMS i automatyce budynkowej.
• Zbieranie sygnałów z przetworników wagowych, siłomierzy oraz innych urządzeń pomiarowych w liniach produkcyjnych.
• Integracja z PLC i sterownikami swobodnie programowalnymi – bezpośrednie odczytywanie wartości analogowych w pętli 0–20 mA lub 4–20 mA.

Wskazówki Montażowe

Montaż modułu oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie zasilania całego systemu XN300 oraz odizoluj obwody wejściowe. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w szafie sterowniczej – należy go zamocować zgodnie z instrukcją producenta systemu XN300. Przekroje przewodów sygnałowych dobierz do wartości prądu w pętli (max. 20 mA) oraz wymaganej długości linii, aby zminimalizować spadki napięcia. Momenty dokręcania zacisków oraz zalecany typ okablowania znajdują się w dokumentacji technicznej modułu (karcie katalogowej).

FAQ

• Czy moduł obsługuje zakres 4–20 mA (detekcja przerwy w obwodzie)? Tak, moduł XN-322-8AI-I pracuje zarówno w zakresie 0–20 mA, jak i 4–20 mA. W trybie 4–20 mA prąd poniżej 3,5 mA sygnalizuje przerwanie pętli pomiarowej – umożliwia to diagnostykę czujników w systemie alarmowym.
• Jaka jest rzeczywista rozdzielczość pomiaru? Przetwornik 16-bitowy zapewnia rozdzielczość 0,3 µA. Oznacza to, że dla zakresu 20 mA moduł jest w stanie wykryć zmianę prądu o około 0,0015% zakresu – co przekłada się na bardzo dokładny odczyt wartości mierzonej.
• Jakie jest napięcie zasilania i pobór prądu modułu? Moduł zasilany jest z szyny systemu XN300 (napięcia 5 V DC i 24 V DC). Pobór prądu wynosi 55 mA przy 5 V oraz 35 mA przy 24 V. Szczegółowe dane dotyczące doboru zasilacza znajdują się w dokumentacji systemu XN300.
