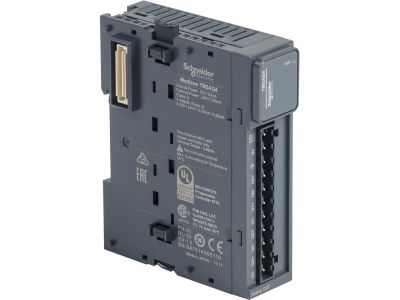

Moduł 4-wejścia analogowe Modicon TM3-4 | TM3AQ4 Schneider Electric

Opis i Kluczowe Cechy

Moduł wyjść analogowych Modicon TM3-4AQ od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie rozszerzające możliwości sterowników PLC z serii Modicon M221, M241 oraz M251. Urządzenie zostało zaprojektowane z myślą o precyzyjnym sterowaniu elementami wykonawczymi w systemach automatyki przemysłowej. Moduł oferuje 4 niezależne wyjścia analogowe, które obsługują standard napięciowy w szerokim zakresie od -10 V do +10 V. Dzięki wysokiej rozdzielczości przetwarzania, moduł zapewnia płynną regulację sygnałów wyjściowych, co jest kluczowe w aplikacjach wymagających dużej dokładności, takich jak sterowanie falownikami, zaworami proporcjonalnymi czy siłownikami.

• Wysoka gęstość kanałów: 4 wyjścia analogowe w kompaktowej obudowie pozwalają na optymalizację miejsca w szafie sterowniczej.
• Szeroka kompatybilność: Pełna integracja z ekosystemem Modicon TM3 oraz sterownikami M221, M241 i M251.
• Szybka magistrala: System rozszerzeń TM3 charakteryzuje się wysoką prędkością wymiany danych, co minimalizuje opóźnienia w pętli sterowania.
• Niezawodność Schneider Electric: Solidna konstrukcja gwarantuje długą żywotność nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Moduł posiada certyfikację CE oraz jest zgodny z dyrektywami RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji. Urządzenie zostało przetestowane pod kątem odporności na zakłócenia przemysłowe, co gwarantuje stabilną pracę w pobliżu silników i innych źródeł pola elektromagnetycznego. Stopień ochrony obudowy oraz parametry izolacji są dostosowane do standardów obowiązujących w nowoczesnych instalacjach elektro-technicznych.

Zastosowanie

Moduł TM3AQ4 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania procesami. Jest idealnym wyborem do aplikacji wymagających zadawania wartości napięciowych w pełnym zakresie dwubiegunowym (-10...10 V). Przykładowe scenariusze użycia obejmują:

• Sterowanie napędami: Precyzyjne zadawanie prędkości obrotowej lub momentu w przemiennikach częstotliwości (falownikach).
• Automatyka budynkowa: Sterowanie przepustnicami w systemach HVAC oraz regulacja oświetlenia poprzez sygnały analogowe.
• Procesy chemiczne: Obsługa zaworów regulacyjnych wymagających sygnału napięciowego do pozycjonowania.
• Maszyny OEM: Integracja w kompaktowych maszynach pakujących i produkcyjnych opartych na sterownikach M221/M241.

Wskazówki Montażowe

Montaż modułu TM3AQ4 jest intuicyjny dzięki systemowi zatrzaskowemu na standardową szynę DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że zasilanie sterownika głównego jest odłączone. Moduł łączy się ze sterownikiem lub poprzednim modułem rozszerzeń za pomocą zintegrowanego złącza magistrali TM3 umieszczonego z boku obudowy. Podczas okablowania wyjść analogowych zaleca się stosowanie przewodów ekranowanych, aby zminimalizować wpływ zakłóceń zewnętrznych na sygnał sterujący. Ekran przewodu powinien być uziemiony tylko w jednym punkcie. Należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć uszkodzenia mechanicznego terminali.

FAQ

• Czy moduł TM3AQ4 wymaga zewnętrznego zasilania? Tak, moduły analogowe TM3 zazwyczaj wymagają podłączenia zewnętrznego zasilania 24V DC do zasilania obwodów wyjściowych i zapewnienia poprawnej konwersji sygnałów.
• Czy mogę mieszać moduły wejść i wyjść w jednej konfiguracji? Tak, system Modicon TM3 pozwala na dowolne łączenie modułów wejść/wyjść cyfrowych i analogowych w ramach limitów obsługiwanych przez dany sterownik PLC.
• Jaki jest zakres sygnału wyjściowego? Moduł obsługuje standardowe napięcie w zakresie od -10 V do +10 V DC, co pozwala na sterowanie urządzeniami wymagającymi sygnałów bipolarnych.
