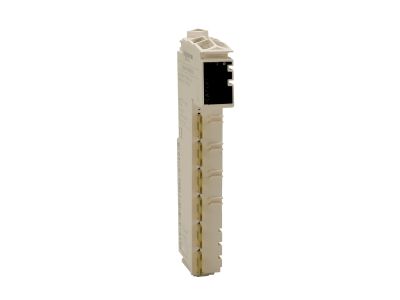

Moduł 2AO+-10V/0-20mA 12-bitowy | TM5SAO2L Schneider Electric

Opis i Kluczowe Cechy

Moduł TM5SAO2L to zaawansowane urządzenie wyjść analogowych wyposażone w 2 niezależne kanały, pracujące w zakresach napięciowym +/-10V oraz prądowym 0-20mA. Dzięki 12-bitowej rozdzielczości przetwornika zapewnia precyzyjne generowanie sygnałów sterujących w systemach automatyki przemysłowej i budynkowej. Kompaktowa konstrukcja umożliwia łatwą integrację na szynie DIN.

• 2 wyjścia analogowe: Umożliwiają jednoczesne sterowanie dwoma odbiornikami, redukując liczbę modułów i upraszczając okablowanie.
• Zakresy sygnałów +/-10V i 0-20mA: Uniwersalne wyjścia obsługują różnorodne urządzenia wykonawcze – siłowniki, przetwornice częstotliwości, rejestratory – bez konieczności stosowania dodatkowych konwerterów.
• 12-bitowa rozdzielczość: 4096 wartości kroku zapewnia wysoką dokładność odwzorowania sygnału zadanego, co przekłada się na precyzyjną regulację procesów i minimalizację błędów wykonawczych.
• Dwa niezależnie konfigurowane kanały: Każde wyjście można ustawić w trybie napięciowym lub prądowym, co daje elastyczność dopasowania do wymagań konkretnego odbiornika.
• Kompaktowa obudowa modułowa: Montaż na szynie TH35 (DIN) oszczędza miejsce w rozdzielnicy i ułatwia rozbudowę systemu.

Zgodność z Normami

Moduł TM5SAO2L został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami automatyki przemysłowej. Posiada oznakowanie CE, co potwierdza zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej (EMC). Produkt przeznaczony do montażu w suchych pomieszczeniach, w rozdzielnicach lub szafach sterowniczych.

Zastosowanie

Moduł TM5SAO2L znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne generowanie sygnałów analogowych do sterowania urządzeniami wykonawczymi w automatyce przemysłowej i systemach BMS.

• Sterowanie siłownikami zaworów i przepustnic w instalacjach HVAC
• Wysterowanie przetwornic częstotliwości do regulacji prędkości obrotowej silników
• Generowanie sygnałów zadanych dla rejestratorów danych i paneli HMI
• Integracja z systemami PLC i DCS w procesach produkcyjnych i automatyzacji linii

Wskazówki Montażowe

Montaż modułu TM5SAO2L może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Moduł przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Należy zachować odpowiednie odstępy od innych urządzeń zapewniające wentylację. Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu wyjściowego (20 mA). Dokręcić śruby zacisków z momentem obrotowym zgodnym z dokumentacją producenta. Po montażu sprawdzić poprawność połączeń i konfiguracji.

FAQ

• Jakie zakresy sygnałów są dostępne na wyjściach modułu TM5SAO2L? Moduł oferuje dwa tryby pracy: napięciowy +/-10V oraz prądowy 0-20 mA. Każdy kanał można niezależnie skonfigurować do jednego z tych zakresów za pomocą oprogramowania sterownika nadrzędnego.
• Czy moduł jest kompatybilny z szyną DIN? Tak, moduł przeznaczony jest do montażu na szynie TH35 (DIN) w standardowych rozdzielnicach i szafach sterowniczych, co ułatwia instalację i rozbudowę systemu.
• Jaką rozdzielczością charakteryzuje się przetwornik analogowy? Przetwornik ma rozdzielczość 12 bitów, co przekłada się na 4096 wartości dyskretnych. Dla zakresu prądowego 0-20 mA krok wynosi około 4,88 µA, a dla napięciowego +/-10 V – około 4,88 mV, zapewniając wysoką precyzję sygnału wyjściowego.
