Moduł 2-wejścia analogowe Modicon TM3-2 | TM3AI2H Schneider Electric

Opis i Kluczowe Cechy

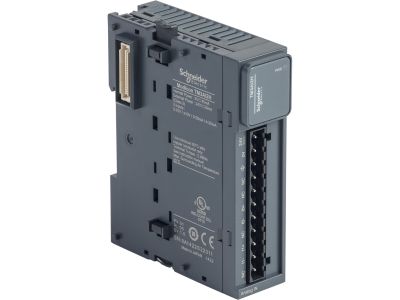

Moduł TM3AI2H firmy Schneider Electric to rozszerzenie wejść analogowych przeznaczone dla sterowników PLC z rodziny Modicon TM3. Dzięki dwóm niezależnym kanałom pomiarowym umożliwia podłączenie czujników i przetworników analogowych, co zwiększa elastyczność systemu sterowania. Moduł montowany jest na szynie DIN i współpracuje z kontrolerami Modicon M221, M241 oraz M251, zapewniając płynną wymianę danych.

• 2 wejścia analogowe: Umożliwiają jednoczesny odczyt dwóch sygnałów pomiarowych, np. temperatury i ciśnienia, bez konieczności stosowania dodatkowych multiplexerów.
• Kompatybilność z serią Modicon TM3: Gwarantuje bezproblemową integrację z kontrolerami M221, M241 i M251 oraz szybką konfigurację w środowisku SoMachine.
• Montaż na szynie DIN: Ułatwia instalację w szafie sterowniczej i oszczędza miejsce w rozdzielnicy.
• Wsparcie dla standardowych sygnałów analogowych: Akceptuje typowe zakresy napięciowe i prądowe, co pozwala na podłączenie szerokiej gamy czujników przemysłowych.
• Zasilanie z szyny sterownika: Eliminuje potrzebę dodatkowego źródła zasilania oraz upraszcza okablowanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami dyrektyw Unii Europejskiej, posiada oznakowanie CE i spełnia standardy bezpieczeństwa stosowane w automatyce przemysłowej. Dokładne informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Moduł TM3AI2H znajduje zastosowanie w systemach automatyki budynkowej i przemysłowej, gdzie wymagany jest dokładny pomiar wielkości nieelektrycznych przetwarzanych na sygnały analogowe.

• Pomiar temperatury z termopar lub czujników Pt100 z przetwornikami analogowymi.
• Monitorowanie ciśnienia, poziomu cieczy lub przepływu za pomocą przetworników 4…20 mA.
• Zbieranie danych z czujników napięciowych (0…10 V) w aplikacjach HVAC i sterowaniu wentylacją.
• Integracja z systemami SCADA i rejestracja trendów procesów produkcyjnych.

Wskazówki Montażowe

Montaż i podłączenie modułu TM3AI2H może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do instalacji na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sterownika i wszystkich obwodów. Przewody sygnałowe należy prowadzić z zachowaniem separacji od przewodów zasilających, aby uniknąć zakłóceń. Moment dokręcania śrub zacisków oraz zalecany przekrój przewodów – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie rodzaje sygnałów analogowych obsługuje moduł TM3AI2H? Moduł akceptuje standardowe sygnały napięciowe (np. 0…10 V) i prądowe (np. 4…20 mA). Dokładne zakresy i rozdzielczość są dostępne w karcie katalogowej produktu.
• Czy moduł wymaga osobnego zasilania? Nie – jest zasilany bezpośrednio z szyny sterownika Modicon TM3, co upraszcza okablowanie i oszczędza miejsce.
• Jak skonfigurować wejścia analogowe w sterowniku? Konfiguracji dokonuje się w oprogramowaniu SoMachine (lub EcoStruxure Machine Expert). Należy przypisać typ sygnału i zakres pomiarowy do każdego kanału zgodnie z podłączonym czujnikiem.
