MODBUS TAP | TWDXCAISO Schneider Electric

Opis i Kluczowe Cechy

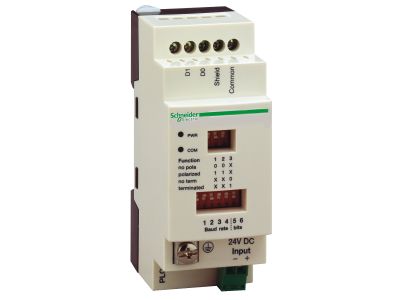

Modbus Tap (symbol TWDXCAISO) to skrzynka izolacyjna zaczepów dedykowana do łącza szeregowego RS485 w systemach sterowania. Przeznaczona do linii wstępnie spolaryzowanych (2 rezystory 620 Ω) oraz jako adapter końca linii (RC 120 Ω, 1 nF). Zasilana zewnętrznie napięciem 24 V DC, wyposażona w blok zacisków śrubowych i dwa złącza RJ45. Montaż symetryczny na szynie DIN 35 mm pozwala na szybką integrację w rozdzielnicy. Waga 0,1 kg.

• Izolacja linii RS485: zapewnia separację galwaniczną i ochronę przed zakłóceniami, co podnosi niezawodność transmisji w systemach automatyki.
• Wbudowany adapter końca linii (RC 120 Ω, 1 nF): eliminuje odbicia sygnału na końcach magistrali, poprawiając integralność danych.
• Zasilanie zewnętrzne 24 V DC: umożliwia pracę w standardowych instalacjach niskonapięciowych bez konieczności dedykowanego zasilacza polaryzującego.
• Dwa złącza RJ45 i blok zacisków śrubowych: ułatwiają okablowanie i umożliwiają szybkie łączenie z kontrolerami Modicon M258 oraz innymi urządzeniami RS485.
• Montaż na szynie DIN 35 mm: oszczędza czas instalacji i zapewnia stabilne mocowanie w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Posiada oznaczenie CE. Zalecany do stosowania w systemach zgodnych z wymaganiami norm dla sieci RS485 i Modbus RTU.

Zastosowanie

Skrzynka izolacyjna Modbus Tap znajduje zastosowanie w systemach automatyki przemysłowej i budynkowej, szczególnie w architekturze rozproszonych sterowników Modicon M258 oraz innych urządzeń komunikujących się po RS485.

• Izolacja galwaniczna i terminacja linii RS485 w szafach sterowniczych.
• Łączenie segmentów magistrali Modbus w instalacjach z wieloma węzłami.
• Adapter końca linii dla linii wstępnie spolaryzowanych w systemach Twido i Modicon.
• Punkt odczepowy (tap) do podłączania urządzeń peryferyjnych bez przerywania ciągłości magistrali.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania 24 V DC. Skrzynkę mocować na szynie TH35 (DIN 35 mm) w pozycji zapewniającej dostęp do złączy. Przekrój przewodów do bloku zacisków śrubowych dostosować do obciążenia prądowego (zalecany 0,5–1,5 mm²). Moment dokręcania śrub zacisków zgodny z dokumentacją producenta. Kable RJ45 należy zablokować zatrzaskami, aby uniknąć przypadkowego rozłączenia.

FAQ

• Czy skrzynka wymaga zewnętrznego zasilania? Tak, wymaga podania napięcia 24 V DC na blok zacisków. Bez zasilania izolacja i terminacja nie będą aktywne.
• Jaki jest stopień ochrony obudowy? Producent nie podaje stopnia IP – urządzenie przeznaczone do montażu wewnątrz rozdzielnicy (sucha przestrzeń), typowo IP20.
• Czy mogę użyć tej skrzynki jako zwykłego rozgałęźnika RS485 bez izolacji? Nie, jej podstawową funkcją jest izolacja linii i terminacja. Do prostego łączenia przewodów stosuje się zwykłe złącza lub listwy.
