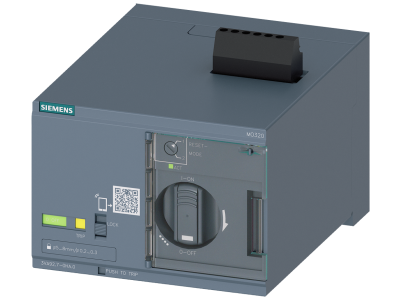

MO320, 110-230 V AC / 110-250 V DC | 3VA9267-0HA20 Siemens

Alternatywny kod produktu: 3VA92670HA20

Opis i Kluczowe Cechy

Napęd silnikowy MO320 (symbol 3VA9267-0HA20) firmy Siemens to akcesorium przeznaczone do zdalnego przełączania wyłączników kompaktowych serii 3VA (3VA20/21/22). Zasilany napięciem 110–230 V AC lub 110–250 V DC, umożliwia wygodne sterowanie wyłącznikiem bez konieczności bezpośredniego dostępu do rozdzielnicy – kluczowa korzyść w systemach automatyki budynkowej i przemysłowej. Napęd montowany jest z przodu wyłącznika (wersja MO320) i kompatybilny z seriami 3VA1 oraz 3VA2.

• Napięcie zasilania AC 110–230 V / DC 110–250 V: Szeroki zakres napięć umożliwia elastyczne wdrożenie w instalacjach o różnych standardach zasilania, zarówno prądu przemiennego, jak i stałego.
• Zdalne przełączanie wyłącznika kompaktowego: Automatyzacja procesu załączania i wyłączania obwodów zwiększa bezpieczeństwo operatora oraz pozwala na integrację z systemami BMS, PLC lub zdecentralizowanymi urządzeniami peryferyjnymi.
• Kompatybilność z wyłącznikami 3VA20/21/22 oraz seriami 3VA1 i 3VA2: Uniwersalne rozwiązanie dla szerokiej gamy wyłączników kompaktowych Siemens, ułatwiające standaryzację wyposażenia w rozdzielnicach.
• Montaż przedni (MO320): Prosta instalacja na wyłączniku bez potrzeby dodatkowych modyfikacji mechanicznych – oszczędność czasu podczas montażu.
• Możliwość sterowania przez system nadrzędny: Napęd może być aktywowany sygnałem z PLC lub przyciskiem, co pozwala na zdalne odłączanie zasilania w sytuacjach awaryjnych lub planowanych przestojów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Szczegółowe informacje o spełnianych normach (np. IEC/EN) znajdują się w dokumentacji technicznej producenta. Montaż i użytkowanie muszą być zgodne z lokalnymi przepisami oraz instrukcją Siemens.

Zastosowanie

Napęd silnikowy MO320 przeznaczony jest do zdalnego sterowania wyłącznikami kompaktowymi w instalacjach, gdzie wymagana jest automatyzacja przełączania lub centralne zarządzanie energią. Sprawdza się w następujących scenariuszach:

• Zdalne załączanie i wyłączanie obwodów w systemach automatyki budynkowej (BMS) – np. sterowanie oświetleniem, klimatyzacją, zasilaniem awaryjnym.
• Integracja z przemysłowymi systemami sterowania (PLC, SCADA) do sekwencyjnego odłączania odbiorników lub bezpiecznego wyłączania maszyn.
• Wymuszone odłączanie zasilania w sytuacjach awaryjnych – możliwość zdalnego wyłączenia z poziomu monitoringu bez konieczności interwencji na miejscu.
• Automatyczne przełączanie między źródłami zasilania (np. sieć – agregat) w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż napędu silnikowego MO320 może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od wyłącznika kompaktowego i upewnij się, że jest ono wyłączone. Napęd mocuje się z przodu wyłącznika 3VA zgodnie z instrukcją producenta; nie wymaga dodatkowej szyny TH35. Przekroje przewodów zasilających dobierz do prądu znamionowego obwodu oraz napięcia zasilania napędu. Momenty dokręcania śrub zaciskowych stosuj zgodnie z danymi w karcie katalogowej. Po montażu sprawdź poprawność działania przełączania bez obciążenia.

FAQ

• Jakie napięcie zasilania jest wymagane dla napędu MO320? Napęd może być zasilany napięciem przemiennym 110–230 V AC lub stałym 110–250 V DC. Wybór odpowiedniego zakresu zależy od konkretnej wersji – sprawdź tabliczkę znamionową urządzenia.
• Czy napęd MO320 pasuje do wszystkich wyłączników serii 3VA? Tak, jest kompatybilny z wyłącznikami kompaktowymi 3VA20, 3VA21, 3VA22, a także z seriami 3VA1 i 3VA2 (montaż przedni). Do wyłączników 3VA1 o wielkości 160 A dostępny jest osobny napęd boczny MO310.
• Czy do sterowania napędem potrzebne są dodatkowe moduły? Nie, napęd może być sterowany bezpośrednio przez podanie napięcia zasilania na odpowiednie zaciski. Do zaawansowanej automatyki można go podłączyć do wyjść przekaźnikowych PLC lub styczników. Szczegółowy schemat połączeń znajduje się w instrukcji Siemens.
