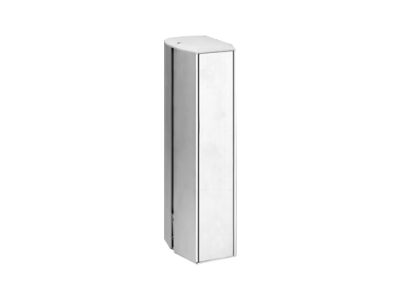

Minikolumna owalna 2-stronna, wys.260mm 110x80mm, 2x5xK45, aluminium ALK725/8 Simon Connect | ALK725/8 Kontakt Simon

Alternatywny kod produktu: TSC-ALK725-8

Opis i Kluczowe Cechy

Minikolumna owalna 2-stronna Simon Connect ALK725/8 to aluminiowy element konstrukcyjny o wysokości 260 mm i wymiarach 110x80 mm, przeznaczony do montażu aparatury modułowej w systemach sterowania. Dzięki 10 miejscom montażowym w układzie 2x5 (standard K45) pozwala na elastyczne rozmieszczenie przycisków, przełączników, lampek sygnalizacyjnych czy innych elementów 22 mm.

• Wysokość 260 mm, wymiary 110x80 mm: kompaktowa obudowa umożliwiająca zabudowę w szafach sterowniczych i pulpitach operatorskich bez potrzeby nadmiernego powiększania powierzchni montażowej.
• Materiał aluminiowy: połączenie lekkości z wytrzymałością mechaniczną i odpornością na korozję, co gwarantuje długą żywotność w warunkach przemysłowych.
• Konstrukcja 2-stronna: dostęp do aparatury z obu stron ułatwia okablowanie i serwisowanie oraz zwiększa ergonomię stanowiska pracy.
• 10 miejsc montażowych K45 (2 rzędy po 5): kompatybilność z szeroką gamą elementów sterowniczych i sygnalizacyjnych o standardowym otworze 22 mm – możliwość budowy przejrzystego panelu operatorskiego.
• Owalny profil: estetyczny wygląd i optymalne wykorzystanie przestrzeni montażowej przy jednoczesnym zachowaniu sztywności konstrukcji.

Zgodność z Normami

Minikolumna ALK725/8 została zaprojektowana zgodnie z ogólnymi wymaganiami europejskich norm dla osprzętu sterowniczego oraz systemów obudów. Produkt posiada znak CE i jest przeznaczony do stosowania w urządzeniach spełniających odpowiednie dyrektywy niskonapięciowe i kompatybilności elektromagnetycznej. W przypadku montażu konkretnej aparatury należy uwzględnić wymagania norm przypisanych do poszczególnych elementów (np. IEC/EN 60947-5-1 dla przycisków).

Zastosowanie

Minikolumna Simon Connect ALK725/8 znajduje zastosowanie wszędzie tam, gdzie wymagane jest ergonomiczne i estetyczne rozmieszczenie elementów sterowania i sygnalizacji w przemyśle, automatyce budynkowej oraz w systemach maszynowych.

• Montaż przycisków sterowniczych, przełączników i lampek sygnalizacyjnych w szafach sterowniczych.
• Budowa pulpitów operatorskich na liniach produkcyjnych i w instalacjach przemysłowych.
• Instalacja w rozdzielnicach sterowniczych w automatyce budynkowej (sterowanie oświetleniem, roletami, wentylacją).
• Realizacja systemów przywoławczych i sygnalizacji w obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż i instalacja elementów elektrycznych w minikolumnie powinny być wykonane przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Kolumnę mocuje się za pomocą odpowiednich śrub (nie wchodzą w skład zestawu) do płaskiej powierzchni szafy lub pulpitu. Przekrój przewodów oraz moment dokręcania zacisków montowanych elementów należy dobrać zgodnie z dokumentacją techniczną poszczególnych urządzeń. W przypadku prowadzenia przewodów wewnątrz kolumny zwróć uwagę na zachowanie odpowiednich promieni gięcia i ochronę przed uszkodzeniami mechanicznymi.

FAQ

• Jaki typ aparatury można montować w minikolumnie ALK725/8? Przeznaczona jest do elementów z otworem montażowym K45 (średnica 22 mm) – przycisków, przełączników obrotowych, lampek LED, potencjometrów czy czujników, zgodnych z tym standardem.
• Czy kolumna ma stopień ochrony IP? Stopień ochrony zależy od zastosowanych elementów montowanych w otworach oraz od sposobu uszczelnienia samej kolumny w szafie. Sam korpus kolumny nie posiada deklarowanego IP – wartość ta wynika z finalnego zestawu (np. montaż paneli z uszczelkami może podnieść ochronę do IP54).
• Czy kolumna jest odporna na korozję? Wykonana z aluminium, które naturalnie tworzy warstwę tlenku chroniącą przed korozją – nadaje się do wnętrz suchych i pomieszczeń technicznych. W środowiskach agresywnych chemicznie wymaga dodatkowego zabezpieczenia powłoką malarską.
