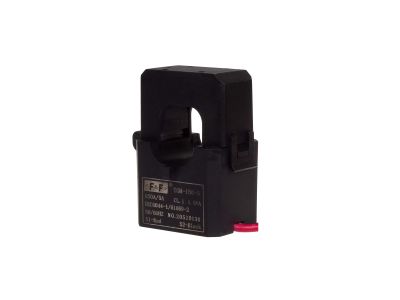

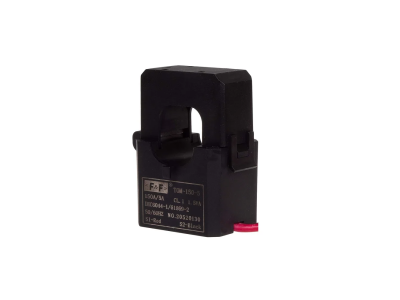

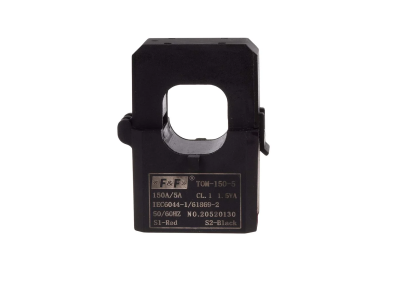

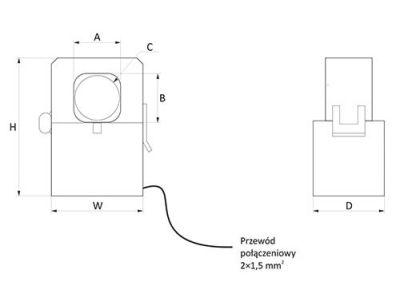

Miniaturowy przekładnik prądowy z otwieranym rdzeniem 150A/5A 1,5VA kl.1 | TOM-150-5 F&F

Opis i Kluczowe Cechy

Miniaturowy przekładnik prądowy 150-5A z otwieranym rdzeniem to precyzyjne urządzenie służące do proporcjonalnego przetwarzania dużych prądów na wartości pomiarowe. Zaprojektowany do współpracy z układami kontrolno-pomiarowymi, umożliwia bezpieczny i dokładny pomiar prądów w instalacjach elektrycznych.

• Otwierany rdzeń: Umożliwia szybki montaż na przewodzie bez konieczności jego przecinania, znacznie skracając czas instalacji.
• Przekładnia 150:5A: Zapewnia proporcjonalne przetworzenie dużych prądów na zakres odpowiedni dla urządzeń pomiarowych.
• Miniaturowa konstrukcja: Kompaktowe wymiary ułatwiają montaż w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
• Bezpieczeństwo pracy: Uziemienie zalecane na zacisku wtórnym S2 minimalizuje ryzyko porażenia prądem podczas pomiarów.
• Zalecany przewód wtórny 2,5 mm²: Zapewnia odpowiednią przewodność i redukuje straty sygnału w obwodzie pomiarowym.

Zgodność z Normami

Przekładnik spełnia wymagania norm dotyczących urządzeń pomiarowych i bezpieczeństwa elektrycznego, w tym dyrektyw unijnych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami.

Zastosowanie

Miniaturowy przekładnik prądowy 150-5A znajduje zastosowanie w systemach pomiarowych, monitoringu oraz diagnostyce instalacji elektrycznych.

• Pomiar prądów w rozdzielnicach i szafach sterowniczych – dokładna analiza obciążeń.
• Współpraca z licznikami energii, analizatorami sieci oraz systemami SCADA.
• Monitoring obwodów o dużym natężeniu prądu w instalacjach przemysłowych.
• Zastosowanie w układach automatyki i zabezpieczeń – precyzyjne sygnały dla urządzeń nadrzędnych.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód pierwotny wprowadzić przez otwór rdzenia, a następnie zamknąć rdzeń. Zaciski wtórne S1 i S2 podłączyć przewodem o minimalnym przekroju 2,5 mm² do urządzenia pomiarowego. Zaleca się uziemienie zacisku S2. Ważne: nigdy nie rozłączać obwodu wtórnego podczas pracy – grozi to wystąpieniem wysokiego napięcia i ryzykiem porażenia.

FAQ

• Czy przekładnik można montować na przewodzie pod napięciem? Nie – montaż musi być przeprowadzony po całkowitym odłączeniu napięcia w obwodzie.
• Jaki jest zakres pomiarowy przekładnika? Przekładnia 150:5A oznacza, że prąd pierwotny 150A zostanie przetworzony na 5A w obwodzie wtórnym.
• Czy można używać przewodu wtórnego o mniejszym przekroju niż 2,5 mm²? Nie jest to zalecane – zbyt cienki przewód może powodować straty sygnału i obniżać dokładność pomiarów.
