Miniaturowy przekładnik prądowy z otwieranym rdzeniem 100-5A | TOM-100-5 F&F

Opis i Kluczowe Cechy

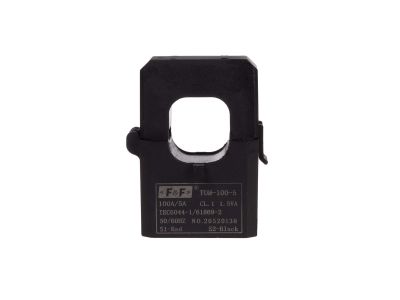

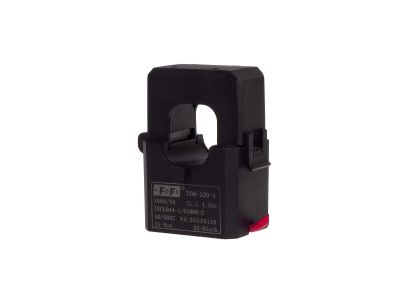

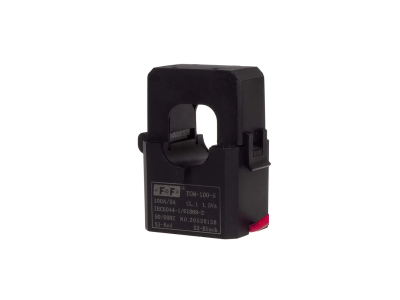

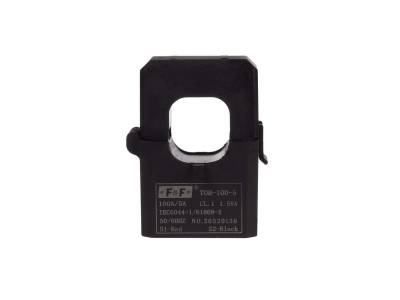

Miniaturowy przekładnik prądowy TOM-100-5A marki F&F to zaawansowane rozwiązanie pomiarowe, zaprojektowane z myślą o profesjonalnych systemach monitoringu energii. Urządzenie służy do precyzyjnej, proporcjonalnej zmiany wysokich natężeń prądu pierwotnego (do 100 A) na niższe wartości prądu wtórnego (5 A), które są bezpieczne i kompatybilne z zakresami pomiarowymi nowoczesnych liczników energii, analizatorów parametrów sieci oraz sterowników PLC.

• Otwierany rdzeń (Split-core): Unikalna konstrukcja pozwala na błyskawiczną instalację na istniejących przewodach bez konieczności ich rozłączania, co znacząco redukuje czas przestoju instalacji.
• Przekładnia 100/5: Zapewnia dokładne odwzorowanie prądu roboczego w standardzie 5 A, ułatwiając integrację z większością urządzeń pomiarowych na rynku.

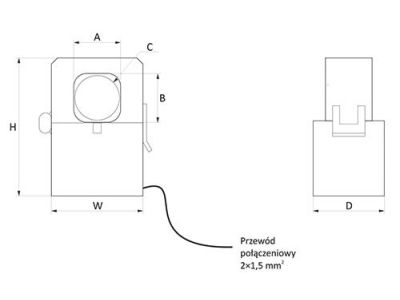

• Kompaktowe wymiary: Miniaturowa obudowa sprawia, że przekładnik idealnie mieści się w gęsto upakowanych rozdzielnicach i szafach sterowniczych.
• Bezpieczeństwo zacisków: Wyraźnie oznaczone zaciski uzwojenia wtórnego S1 i S2 gwarantują poprawność połączeń elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi przekładników prądowych niskiego napięcia. Konstrukcja zapewnia odpowiednią izolację galwaniczną między obwodem pierwotnym a wtórnym, co jest kluczowe dla ochrony urządzeń kontrolnych oraz personelu obsługującego rozdzielnicę. Wykorzystanie wysokiej jakości materiałów magnetycznych gwarantuje stabilność parametrów pomiarowych w czasie.

Zastosowanie

Przekładnik TOM-100-5 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w:

• Systemach EMS (Energy Management Systems): Monitorowanie zużycia energii w poszczególnych sekcjach zakładu.
• Modernizacji istniejących rozdzielnic: Dzięki otwieranemu rdzeniowi montaż odbywa się bez ingerencji w ciągłość szyn prądowych lub kabli zasilających.
• Układach kontrolno-pomiarowych: Współpraca z amperomierzami tablicowymi oraz wielofunkcyjnymi miernikami parametrów sieci.
• Automatyce budynkowej: Przekazywanie informacji o obciążeniu do systemów BMS.

Wskazówki Montażowe

Podczas instalacji przekładnika TOM-100-5 należy przestrzegać kluczowych zasad inżynierskich:

• Przekrój przewodów: Zaleca się podłączenie układu wtórnego (zaciski S1, S2) przewodem o przekroju znamionowym nie mniejszym niż 2,5 mm², co pozwala na minimalizację spadków napięcia i zachowanie klasy dokładności.
• Uziemienie: Dla zwiększenia bezpieczeństwa i stabilności pomiaru, zalecane jest uziemienie zacisku S2 uzwojenia wtórnego.
• Kierunkowość: Przewód z mierzonym prądem musi przechodzić przez główny otwór przekładnika (oznaczenia P1/P2 określają kierunek przepływu energii).
• Ostrzeżenie BHP: Bezwzględnie zakazuje się rozłączania układu wtórnego podczas pracy przekładnika pod obciążeniem. Przerwanie obwodu wtórnego może wygenerować wysokie napięcie, grożące porażeniem lub uszkodzeniem izolacji urządzenia.

FAQ

1. Czy mogę zamontować ten przekładnik bez wyłączania zasilania?
Choć konstrukcja z otwieranym rdzeniem technicznie na to pozwala, ze względów bezpieczeństwa BHP zaleca się wykonywanie prac montażowych przy wyłączonym napięciu, aby uniknąć ryzyka łuku elektrycznego lub przypadkowego dotknięcia części pod napięciem.

2. Dlaczego wymagany jest przewód 2,5 mm² dla obwodu wtórnego?
Przekrój znamionowy 2,5 mm² zapewnia niską impedancję pętli pomiarowej, co jest kluczowe dla zachowania deklarowanej klasy dokładności przekładnika i uniknięcia jego nasycenia.

3. Co się stanie, jeśli pomylę zaciski S1 i S2?
Błędne podłączenie zacisków wtórnych spowoduje przesunięcie fazowe o 180 stopni, co w przypadku liczników energii doprowadzi do błędnych wskazań (np. naliczania energii oddanej zamiast pobranej).
