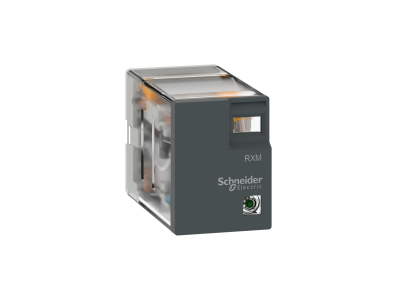

Miniaturowy przekaźnik wtykowy, Harmony, 5A, 2CO, z diodą LED, 48V DC | RXM2LB2ED Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy 5A o konfiguracji 2C/O zasilany napięciem sterującym 48V DC to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi w systemach automatyki przemysłowej. Wyposażony w diodę LED sygnalizującą stan załączenia oraz mechaniczną flagę stanu styków, zapewnia czytelną wizualizację pracy. Stopień ochrony IP40 chroni przed pyłem, a przezroczysta pokrywa umożliwia łatwą kontrolę stanu styków bez demontażu. Przeznaczony do montażu w gnieździe RXZE.

• Konfiguracja 2C/O, prąd 5A: Zapewnia niezależne przełączanie dwóch obwodów przy maksymalnym prądzie 5A – idealny do sterowania silnikami, oświetleniem lub sygnalizacją.
• Napięcie sterujące 48V DC: Kompatybilny z układami sterowania automatyki przemysłowej i PLC, zapewniając stabilne działanie w standardowych systemach 24V/48V.
• Dioda LED sygnalizacyjna: Zielona świecąca dioda informuje o stanie załączenia przekaźnika – widoczna zarówno w dzień, jak i w nocy.
• Mechaniczny wskaźnik stanu styków: Pomarańczowa flaga sygnalizuje fizyczny stan styków (załączony/rozwarty), ułatwiając diagnostykę bez użycia miernika.
• Stopień ochrony IP40: Ochrona przed pyłem i ciałami stałymi o średnicy powyżej 1 mm – odpowiedni do stosowania w suchych środowiskach przemysłowych.

Zgodność z Normami

Przekaźnik spełnia wymagania normy IEC 61810-1 oraz posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Miniaturowy przekaźnik wtykowy przeznaczony jest do zastosowań w systemach automatyki przemysłowej, sterowania maszynami oraz instalacjach elektrycznych wymagających niezawodnego i czytelnego sygnalizowania stanu.

• Sterowanie oświetleniem w halach produkcyjnych i budynkach biurowych – jasna sygnalizacja stanu załączenia.
• Interfejsy PLC i systemy automatyki – proste podłączanie i diagnostyka stanu styków.
• Maszyny przemysłowe (pakowanie, tekstylia, HVAC) – kompaktowa budowa ułatwia montaż w ograniczonej przestrzeni.
• Sterowanie silnikami i stycznikami – niezawodne przełączanie obwodów przy prądzie 5A.
• Panele sterowania i rozdzielnice niskiego/średniego napięcia – czytelna sygnalizacja stanu pracy.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego obwód sterujący. Przekaźnik należy wpiąć w dedykowane gniazdo RXZE, dbając o prawidłową polaryzację zasilania 48V DC. Przed uruchomieniem sprawdź stan styków i sygnalizacji LED. W przypadku pracy w środowisku narażonym na drgania, zaleca się zastosowanie metalowego zacisku mocującego (np. RXZ410/RXZ420) do gniazda RXZE.

FAQ

• Czy przekaźnik wymaga dodatkowego gniazda? Tak – zaprojektowany do montażu w gnieździe RXZE. Produkt nie zawiera gniazda w zestawie.
• Jaki jest zakres napięć sterujących? Przekaźnik współpracuje z napięciem 48V DC. Nie należy stosować innych poziomów napięcia bez odpowiedniej adaptacji.
• Czy można stosować przekaźnik w środowiskach wilgotnych? Stopień ochrony IP40 chroni przed pyłem, ale nie zapewnia ochrony przed wilgocią. Przeznaczony do suchych pomieszczeń wewnętrznych.
