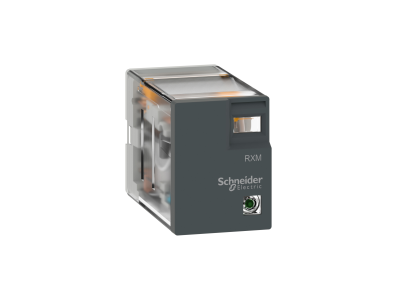

Miniaturowy przekaźnik wtykowy, Harmony, 5A, 2CO, z diodą LED, 120V AC | RXM2LB2F7 Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy 5A, 2CO z diodą LED to kompaktowe rozwiązanie do montażu w gnieździe RXZE. Zaprojektowany dla zastosowań przemysłowych, wyróżnia się przezroczystą pokrywą ułatwiającą wizualną kontrolę stanu styków oraz mechanicznym wskaźnikiem (pomarańczowa flaga) sygnalizującym aktywny stan styku. Zielona dioda LED sygnalizuje zasilanie przekaźnika. Stopień ochrony IP40 zapewnia ochronę przed ciałami stałymi o średnicy powyżej 1 mm. Pakowany po 10 sztuk – optymalna ilość do większości aplikacji przemysłowych.

• Prąd znamionowy 5A, 2 styki CO: Pewna komutacja obwodów sterowania i sygnalizacji w systemach automatyki przemysłowej.
• Zielona dioda LED: Jasny sygnał wizualny stanu pracy – widoczny zarówno w dzień, jak i w nocy, ułatwiający diagnostykę.
• Mechaniczny wskaźnik stanu styku: Pomarańczowa flaga wizualizuje fizyczne położenie styków, co ułatwia szybką ocenę stanu przekaźnika.
• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych o średnicy >1 mm – odpowiedni do suchych środowisk przemysłowych.
• Przezroczysta pokrywa: Umożliwia bezpośrednią obserwację stanu styków bez demontażu, co skraca czas przeglądu i konserwacji.
• Montaż w gnieździe RXZE: Kompatybilny z systemami modułowymi, ułatwiający wymianę i modernizację instalacji.

Zgodność z Normami

Przekaźnik spełnia wymagania norm międzynarodowych, w tym IEC i posiada oznaczenie CE. Certyfikowany jako produkt Green Premium – zgodny z międzynarodowymi standardami ekologicznymi i bezpieczeństwa.

Zastosowanie

Miniaturowy przekaźnik wtykowy 5A, 2CO sprawdza się w różnorodnych aplikacjach przemysłowych, gdzie wymagana jest niezawodna komutacja sygnałów sterujących.

• Systemy automatyki przemysłowej i maszyny pakujące – precyzyjne sterowanie procesami produkcyjnymi.
• PLC, interfejsy sterowania i zasilacze – niezawodna transmisja sygnałów w sterowaniu maszyn.
• HVAC i sterowanie oświetleniem – zasilanie i sygnalizacja w systemach budynkowych.
• Sprzęt medyczny i budowlany – zastosowania wymagające kompaktowych, niezawodnych przekaźników.
• Rozdzielnice niskiego i średniego napięcia – bezpieczna komutacja obwodów wtórnych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik należy wpiąć w odpowiednie gniazdo RXZE, upewniając się o właściwej orientacji (zgodnie z oznaczeniami na obudowie). W przypadku występowania wibracji zaleca się zastosowanie metalowego zacisku RXZ410/RXZ420 w gnieździe. Napięcie zasilające 120V AC 50/60Hz musi być podłączone zgodnie z dokumentacją techniczną, z uwzględnieniem polaryzacji przy styku A1/A2. Przed podłączeniem sprawdzić stan izolacji i kompatybilność z obciążeniem.

FAQ

• Czy przekaźnik wymaga dodatkowego zabezpieczenia przed wibracjami? W standardowym wyposażeniu nie ma zacisku antywibracyjnego. Do gniazda RXZE można dodatkowo zamontować metalowy zacisk RXZ410/RXZ420, który zwiększa odporność na drgania.
• Jaki jest zakres napięcia sterującego? Przekaźnik jest przeznaczony do zasilania napięciem 120V AC przy częstotliwości 50/60Hz. Nie stosować z innymi wartościami napięcia.
• Czy przekaźnik jest kompatybilny z gniazdem RXZE1M2C? Tak – miniaturowy przekaźnik wtykowy jest przeznaczony do montażu w gnieździe RXZE i kompatybilny z gniazdem RXZE1M2C.
