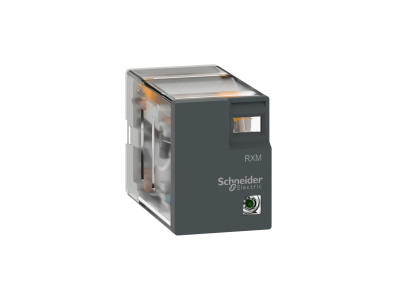

Miniaturowy przekaźnik wtykowy, Harmony, 5A, 2CO, z diodą LED, 110V DC | RXM2LB2FD Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy o prądzie znamionowym 5A i 2 zestykach przełącznych (2CO) zasilany napięciem 110V DC to elastyczne rozwiązanie dla systemów automatyki przemysłowej. Wyposażony w zieloną diodę LED sygnalizującą stan załączenia i mechaniczną pomarańczową flagę wskazującą pozycję styków, zapewnia jednoznaczny odczyt stanu nawet w warunkach słabego oświetlenia. Przezroczysta pokrywa gniazda umożliwia wgląd do wnętrza bez konieczności demontażu.

• Prąd znamionowy 5A przy 2CO: Zapewnia niezawodne sterowanie obwodami o średnim obciążeniu – idealny do sterowania silnikami, zaworami lub oświetleniem.
• Napięcie sterujące 110V DC: Kompatybilny z szeroką gamą sterowników PLC, zasilaczy i systemów automatyki przemysłowej.
• Zielona dioda LED sygnalizacji stanu: Natychmiastowa wizualna informacja o aktywnym stanie przekaźnika, czytelna w każdych warunkach oświetleniowych.
• Mechaniczny wskaźnik stanu styków: Pomarańczowa flaga widoczna przez przezroczystą pokrywę – potwierdzenie fizycznego stanu styku bez konieczności pomiarów.
• Stopień ochrony IP40: Odpowiedni do pracy w suchych środowiskach wewnętrznych, chroni przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych standardów bezpieczeństwa elektrycznego, w tym norm IEC i posiada deklarację zgodności CE. Należy stosować go w instalacjach zgodnych z ogólnymi zasadami projektowania układów sterowania.

Zastosowanie

Miniaturowy przekaźnik wtykowy znajduje szerokie zastosowanie w systemach automatyki przemysłowej, sterowaniu maszynami oraz rozdzielnicach niskiego napięcia.

• Sterowanie silnikami i napędami w maszynach przemysłowych – precyzyjne załączanie i wyłączanie obwodów.
• Interfejsy PLC i systemy automatyki budynkowej – bezpośrednie sterowanie obwodami wykonawczymi.
• Paniele sterowania HVAC i klimatyzacją – regulacja wentylatorów, pomp i zaworów.
• Zasilacze i układy zabezpieczeń – realizacja funkcji logicznych i sygnalizacyjnych.
• Sprzęt medyczny i laboratoryjny – niezawodne przełączanie obwodów niskiego napięcia.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Przekaźnik należy wpiąć w dedykowane gniazdo RXZE, zapewniając odpowiednie dopasowanie styku. W przypadku pracy w środowiskach narażonych na wibracje zaleca się użycie metalowych zacisków mocujących (np. RXZ410/RXZ420) dla zwiększenia stabilności połączenia. Po montażu należy sprawdzić poprawność działania sygnalizacji LED i mechanicznego wskaźnika stanu.

FAQ

• Czy przekaźnik wymaga dodatkowego gniazda? Tak, produkt jest przeznaczony do montażu w gnieździe RXZE – konieczny zakup odpowiedniego gniazda montażowego.
• Jaki jest maksymalny prąd łączeniowy? Przekaźnik posiada znamionowy prąd ciągły 5A – nie należy przekraczać tej wartości przy obciążeniu rezystancyjnym.
• Czy dioda LED jest zasilana bezpośrednio z napięcia sterującego? Tak, zielona dioda LED sygnalizuje stan załączenia przekaźnika, zasilana napięciem sterującym 110V DC.
