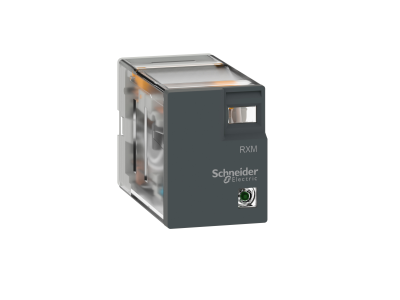

Miniaturowy przekaźnik wtykowy, Harmony, 3A, 4CO, z diodą LED, 110VDC | RXM4LB2FD Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy 3A z 4 stykiem typu C/O to precyzyjny element do montażu w gnieździe RXZE, przeznaczony do sterowania obwodami w systemach automatyki przemysłowej. Napięcie sterujące 110VDC zapewnia stabilne działanie przy niewielkim poborze mocy. Wbudowana zielona dioda LED sygnalizuje aktywny stan przekaźnika (włączenie), a przezroczysta pokrywa umożliwia wizualną kontrolę mechanicznego wskaźnika stanu styku. Stopień ochrony IP40 zabezpiecza przed pyłem i przypadkowym dotykiem.

• Prąd znamionowy 3A: Zapewnia bezpieczne przełączanie sygnałów sterujących i obwodów pomocniczych w układach automatyki.
• 4 styki typu C/O: Umożliwiają elastyczne sterowanie czterema niezależnymi obwodami lub tworzenie konfiguracji zwiernych/rozwiernych w zależności od potrzeb aplikacji.
• Napięcie sterujące 110VDC: Stabilne działanie w systemach DC, kompatybilne z większością urządzeń przemysłowych.
• Dioda LED + wskaźnik mechaniczny: Ciągła sygnalizacja stanu pracy – zielona LED dla aktywnego stanu, pomarańczowa flaga dla wizualnej kontroli styku.
• Stopień ochrony IP40: Ochrona przed pyłem i przypadkowym dotykiem, odpowiedni do montażu w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC i posiada oznaczenie CE, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt klasyfikowany jako Green Premium – zoptymalizowany pod kątem zrównoważonego rozwoju i niskiego wpływu na środowisko.

Zastosowanie

Miniaturowy przekaźnik wtykowy znajduje szerokie zastosowanie w układach sterowania i automatyce przemysłowej, gdzie wymagana jest precyzyjna kontrola obwodów.

• Systemy automatyki maszyn przemysłowych – sterowanie silnikami, siłownikami i czujnikami.
• Pakowarki i linie produkcyjne – precyzyjne przełączanie sygnałów w procesach produkcyjnych.
• Sterowanie oświetleniem w budynkach biurowych, halach produkcyjnych i przestrzeniach publicznych.
• Interfejsy PLC – łatwe integrowanie z systemami sterowania nadrzędnego.
• Zasilacze i układy zasilania – monitorowanie i przełączanie obwodów pomocniczych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel SEP po odłączeniu napięcia w całej instalacji. Przekaźnik montować w dedykowanym gnieździe RXZE, stosując odpowiednie zabezpieczenia przed wibracjami (np. metalowy zacisk RXZ410, jeśli wymagany). Przewody sterujące podłączyć zgodnie z polaryzacją (110VDC) – zielona dioda LED sygnalizuje poprawne napięcie sterujące. Po montażu sprawdzić wizualnie stan styku przez przezroczystą pokrywę. Unikać nadmiernego naprężania przewodów podczas podłączania.

FAQ

• Czy przekaźnik wymaga dodatkowego chłodzenia? Nie – konstrukcja miniaturkowa 3A nie generuje nadmiernego ciepła w standardowych warunkach pracy. W przypadku pracy w wysokich temperaturach otoczenia należy zapewnić odpowiednią wentylację szafy sterowniczej.
• Jaki jest maksymalny prąd łączeniowy styku? Maksymalny prąd znamionowy wynosi 3A przy 250VAC/30VDC. Wartość ta określa bezpieczne obciążenie dla trwałej pracy.
• Czy przekaźnik jest kompatybilny z gniazdem RXZE1M4C? Tak – jest zaprojektowany do montażu w gnieździe RXZE, w tym wersji RXZE1M4C. Użycie odpowiedniego gniazda gwarantuje prawidłowe działanie i montaż.
