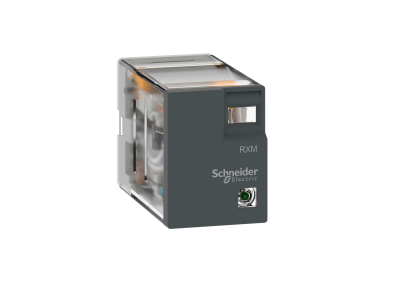

Miniaturowy przekaźnik wtykowy, Harmony, 3A, 4CO, bez diody LED, 24V DC | RXM4LB1BD Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy Harmony o prądzie znamionowym 3A i 4 stykach przełącznych (4CO) to wszechstronne rozwiązanie do precyzyjnego sterowania obwodami w układach automatyki przemysłowej. Zaprojektowany do montażu w gnieździe RXZE, oferuje mechaniczną sygnalizację stanu styku za pomocą pomarańczowej flagi widocznej przez przezroczystą pokrywę. Stopień ochrony IP40 zabezpiecza przed wnikaniem ciał stałych, a brak diody LED ułatwia integrację w systemach wymagających minimalnego poboru mocy.

• 4 styki przełączne (4CO): Zwiększa elastyczność sterowania – jeden przekaźnik może obsłużyć do czterech obwodów jednocześnie, redukując liczbę elementów w szafie sterowniczej.
• Prąd znamionowy 3A: Odpowiedni do sterowania obwodami sygnałowymi i mocy w niskonapięciowych systemach automatyki.
• Napięcie sterowania 24V DC: Kompatybilny z większością sterowników PLC i układów automatyki przemysłowej.
• Mechaniczny wskaźnik stanu styku: Pomarańczowa flaga widoczna przez przezroczystą pokrywę – szybka weryfikacja stanu przekaźnika bez konieczności demontażu.
• Stopień ochrony IP40: Ochrona przed kurzem i drobnymi ciałami stałymi – idealny do montażu w szafach sterowniczych i rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymogi normy IEC 61810 oraz posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt należy do serii Green Premium – zoptymalizowany pod kątem ekologii i recyklingu.

Zastosowanie

Miniaturowy przekaźnik wtykowy Harmony znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i systemów automatyki, gdzie wymagana jest niezawodność, kompaktowość i łatwość wymiany.

• Systemy sterowania maszyn przemysłowych (pakowarki, maszyny tekstylne).
• Automatyka budynkowa (HVAC, sterowanie oświetleniem).
• Rozdzielnice niskiego i średniego napięcia – jako element interfejsowy między sterownikiem PLC a obwodami wykonawczymi.
• Sterowanie silnikami i zasilaczami w aplikacjach o niskim poborze mocy.
• Panelowe systemy sterowania i interfejsy HMI.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik należy wsunąć w gniazdo RXZE, zapewniając pełne osadzenie i kontakt styków. Dla zwiększenia odporności na wibracje zaleca się stosowanie metalowego zacisku RXZ410 (sprzedawany osobno). Przed uruchomieniem należy zweryfikować poprawność podłączeń i stan mechanicznego wskaźnika. Unikać nadmiernego zginania przewodów przyłączeniowych.

FAQ

• Czy przekaźnik jest kompatybilny z gniazdem RXZE? Tak – przekaźnik przeznaczony jest wyłącznie do montażu w gnieździe RXZE, co gwarantuje pewne połączenie i stabilność mechaniczną.
• Jakie jest napięcie cewki sterującej? Napięcie sterowania wynosi 24V DC – standardowe w systemach automatyki przemysłowej.
• Czy istnieje możliwość zabezpieczenia przekaźnika przed wibracjami? Tak – zaleca się stosowanie dodatkowego metalowego zacisku RXZ410 (sprzedawany osobno), który zwiększa odporność na wibracje i drgania.
