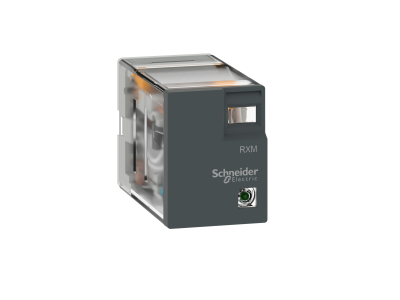

Miniaturowy przekaźnik wtykowy, Harmony, 3A, 4CO, bez diody LED, 24V AC | RXM4LB1B7 Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy do montażu w gnieździe RXZE to kompaktowe rozwiązanie do sterowania obwodami elektrycznymi w aplikacjach przemysłowych. Przekaźnik o prądzie znamionowym 3A i napięciu sterującym 24V AC charakteryzuje się 4 zestykami typu CO, które zapewniają elastyczność w projektowaniu układów. Przezroczysta pokrywa umożliwia wizualną kontrolę stanu styków, a mechaniczny wskaźnik (pomarańczowa flaga) ułatwia szybkie sprawdzenie stanu pracy urządzenia. Stopień ochrony IP40 gwarantuje ochronę przed pyłem i przypadkowym dotykiem.

• Prąd znamionowy 3A: Zapewnia niezawodne załączanie obwodów sterowanych, odpowiedni do podłączania przekaźników, styczników i innych elementów wykonawczych.
• 4 styki CO (przełączne): Umożliwiają elastyczne sterowanie wieloma obwodami – idealne do złożonych układów automatyki przemysłowej.
• Napięcie sterujące 24V AC: Kompatybilne z szeroką gamą sterowników PLC i systemów automatyki przemysłowej.
• Przezroczysta pokrywa i wskaźnik mechaniczny: Ułatwiają monitorowanie stanu styków bez demontażu urządzenia – oszczędność czasu przy diagnostyce.
• Stopień ochrony IP40: Ochrona przed pyłem i przypadkowym kontaktem, co zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych standardów bezpieczeństwa elektrycznego, w tym norm IEC i posiada deklarację zgodności CE. Jest kompatybilny z serią Harmony, co potwierdza jego wysoką jakość i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Miniaturowy przekaźnik wtykowy znajduje szerokie zastosowanie w układach automatyki przemysłowej, gdzie wymagana jest niezawodna i szybka reakcja na sygnały sterujące.

• Sterowanie stycznikami i przekaźnikami w maszynach przemysłowych (pakowanie, tekstylia, HVAC).
• Interfejsy PLC w systemach sterowania automatyki i rozdzielnicach niskiego/średniego napięcia.
• Zasilacze i sterowanie oświetleniem w budynkach komercyjnych i przemysłowych.
• Zastosowania medyczne i budowlane – wszędzie tam, gdzie potrzebne jest precyzyjne i niezawodne sterowanie obwodami.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik montować w dedykowanym gnieździe RXZE – upewnić się, że gniazdo jest prawidłowo zainstalowane i zasilane napięciem 24V AC. Do ochrony przed wibracjami można zastosować metalowy zacisk RXZ410 (sprzedawany osobno). Po montażu sprawdzić poprawność działania styków i sygnałów sterujących.

FAQ

• Czy przekaźnik posiada diodę LED? Nie – wersja ta jest pozbawiona diody LED, co eliminuje niepotrzebne zużycie energii i ułatwia montaż w układach wrażliwych na zakłócenia.
• Jakie gniazdo jest wymagane do montażu? Przekaźnik należy montować w gnieździe RXZE (np. RXZE1M4C), które stanowi integralną część systemu Harmony.
• Jaki jest zakres napięcia sterującego? Przekaźnik pracuje przy napięciu 24V AC, 50/60 Hz – standardowo stosowanym w układach automatyki przemysłowej.
