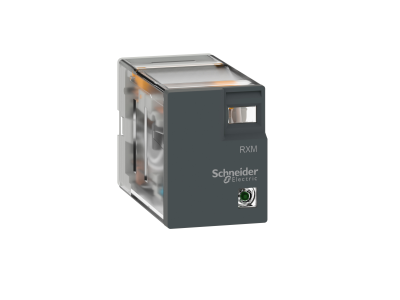

Miniaturowy przekaźnik wtykowy, Harmony, 3A, 4CO, bez diody LED, 12V DC | RXM4LB1JD Schneider Electric

Opis i Kluczowe Cechy

Miniaturowy przekaźnik wtykowy o prądzie znamionowym 3A i czterech styku normalnie otwartych (4CO) to wszechstronne rozwiązanie do sterowania obwodami elektrycznymi w systemach automatyki przemysłowej. Pracuje z napięciem sterującym 12V DC, co czyni go kompatybilnym z większością sterowników PLC i układów niskonapięciowych. Przekaźnik wyposażony jest w mechaniczny wskaźnik stanu (pomarańczowa flaga), który umożliwia szybką wizualną kontrolę stanu styków – bez konieczności odłączania zasilania. Przezroczysta pokrywa zapewnia dodatkową ochronę, a stopień ochrony IP40 chroni przed pyłem i przypadkowym dotykiem. Produkt dostępny w pakiecie 10 sztuk.

• 4 styki normalnie otwarte (4CO): Umożliwiają sterowanie czterema niezależnymi obwodami lub jeden obwód z czterokrotnym zwielokrotnieniem prądowym.
• Prąd znamionowy 3A: Wystarczający do sterowania przekaźnikami pomocniczymi, stycznikami małej mocy, solenoidami i innymi urządzeniami o niewielkim poborze prądu.
• Napięcie sterujące 12V DC: Kompatybilny z większością układów automatyki przemysłowej, sterowników PLC i zasilaczy niskonapięciowych.
• Mechaniczny wskaźnik stanu: Pomarańczowa flaga widoczna przez przezroczystą pokrywę – szybka weryfikacja stanu styku bez demontażu.
• Stopień ochrony IP40: Ochrona przed pyłem i przypadkowym dotykiem – odpowiedni do montażu w szafach sterowniczych i panelach automatyki.

Zgodność z Normami

Przekaźnik spełnia wymagania międzynarodowych standardów bezpieczeństwa i kompatybilności elektromagnetycznej, w tym norm IEC, CE oraz dyrektyw Unii Europejskiej. Produkt posiada certyfikację Green Premium, potwierdzającą zgodność z wymaganiami środowiskowymi.

Zastosowanie

Miniaturowy przekaźnik wtykowy sprawdza się w aplikacjach wymagających niezawodnego i szybkiego sterowania obwodami elektrycznymi w środowiskach przemysłowych.

• Sterowanie stycznikami, solenoidami i małymi silnikami w maszynach przemysłowych.
• Interfejsy PLC – rozszerzanie liczby wyjść sterownika bez konieczności lutowania.
• Systemy automatyki budynkowej i HVAC – sterowanie wentylatorami, pompami i elektrozaworami.
• Zasilacze i układy zabezpieczeń – monitorowanie stanu obwodów i sygnalizacja awarii.
• Sprzęt medyczny i budowlany – aplikacje wymagające niezawodnego i szybkiego przełączania obwodów.

Wskazówki Montażowe

Montaż przekaźnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przekaźnik wtykany jest w dedykowane gniazdo RXZE – upewnij się, że gniazdo jest prawidłowo zamocowane i nie ulegnie luzowaniu pod wpływem wibracji. W aplikacjach narażonych na wibracje zaleca się stosowanie metalowego zacisku RXZ410 do gniazda. Podczas montażu zwróć uwagę na odpowiednią polaryzację napięcia sterującego (12V DC). Przekaźnik nie jest wyposażony w diodę LED – stan styku weryfikuj przy pomocy mechanicznego wskaźnika.

FAQ

• Czy przekaźnik można stosować z gniazdem innymi niż RXZE? Nie – przekaźnik jest dedykowany do współpracy z gniazdem RXZE. Użycie gniazda o innej specyfikacji może prowadzić do uszkodzenia urządzenia.
• Jaki jest maksymalny prąd łączeniowy styku? Maksymalny prąd znamionowy wynosi 3A przy napięciu 250V AC lub 30V DC. Przekroczenie wartości może prowadzić do uszkodzenia styku i awarii urządzenia.
• Czy przekaźnik posiada ochronę przed zakłóceniami elektromagnetycznymi? Tak – produkt posiada certyfikację zgodną z normami kompatybilności elektromagnetycznej (EMC), co zapewnia niezawodną pracę w środowiskach przemysłowych.
