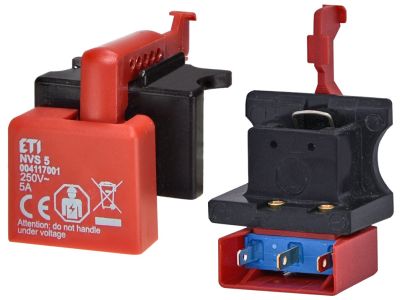

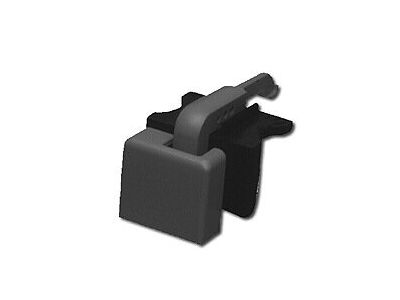

Mikrołącznik sygnalizacyjny zadziałania wkładki NH00C do NH3 NVS-5 | 004117001 Eti

Alternatywny kod produktu: NVS 5

Opis i Kluczowe Cechy

Mikrołącznik sygnalizacyjny zadziałania wkładki topikowej NVS-5 (symbol 004117001) przeznaczony jest do sygnalizacji przepalenia wkładek topikowych przemysłowych w zakresie od WT-00C do WT-3. Urządzenie napędzane jest sprężyną wskaźnika zadziałania wkładki – brak konieczności zasilania zewnętrznego, co zapewnia niezawodną sygnalizację mechaniczną nawet przy zaniku napięcia w obwodzie.

• Zakres wkładek: NH00C – NH3 (WT-00C – WT-3): uniwersalne zastosowanie w obwodach z bezpiecznikami topikowymi przemysłowymi, z wyłączeniem wkładek ultra szybkich z nożami stykowymi przeznaczonymi do zacisków śrubowych.
• Napęd mechaniczny sprężyną wskaźnika zadziałania: sygnalizacja następuje bezpośrednio po przepaleniu wkładki – szybkie wykrycie awarii, skrócenie czasu diagnostyki.
• Brak zasilania pomocniczego: mikrołącznik działa niezależnie od obwodów sterowniczych, co eliminuje ryzyko fałszywej sygnalizacji związanej z brakiem napięcia.
• Kompaktowa budowa: łatwy montaż w rozdzielnicach, szafach sterowniczych i polach bezpiecznikowych – oszczędność miejsca w szafie.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom dla aparatury modułowej instalowanej w rozdzielnicach niskiego napięcia. Dokładne numery norm należy sprawdzić w dokumentacji producenta.

Zastosowanie

Mikrołącznik NVS-5 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna sygnalizacja przepalenia bezpiecznika topikowego – zarówno w instalacjach przemysłowych, jak i w rozdzielnicach budynkowych. Przeznaczony do współpracy z wkładkami od wielkości NH00C do NH3 (z wyłączeniem wkładek ultra szybkich z nożami stykowymi do zacisków śrubowych).

• Sygnalizacja zadziałania wkładek topikowych w rozdzielnicach głównych i podrozdzielnicach – szybkie lokalizowanie przepalonej wkładki bez potrzeby otwierania pokryw.
• Monitoring stanu bezpieczników w szafach sterowniczych i automatyce przemysłowej – impuls sygnału może być wykorzystany do sterowania PLC lub przekaźnikami.
• Instalacje w polach bezpiecznikowych z wkładkami NH – uzupełnienie istniejących układów o wizualną sygnalizację zadziałania.
• Zastosowanie w obiektach użyteczności publicznej i infrastrukturze – zapewnienie szybkiej informacji o konieczności wymiany wkładki dla personelu utrzymania ruchu.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Mikrołącznik należy zamontować zgodnie z instrukcją producenta – napęd sprężyny wskaźnika musi być skorelowany z mechanizmem zadziałania wkładki. Przekroje przewodów sygnałowych dobierać do prądu styków (zgodnie z danymi technicznymi w dokumentacji). Nie przekraczać dopuszczalnych wartości obciążenia styków.

FAQ

• Czy mikrołącznik wymaga zasilania zewnętrznego? Nie. NVS-5 jest urządzeniem mechanicznym napędzanym sprężyną wskaźnika zadziałania wkładki topikowej – działa bez napięcia pomocniczego.
• Z jakimi wkładkami współpracuje mikrołącznik? Przeznaczony jest do wkładek topikowych przemysłowych od WT-00C do WT-3 (odpowiedniki NH00C do NH3). Nie współpracuje z wkładkami ultra szybkimi z nożami stykowymi przystosowanymi do mocowania na zaciskach śrubowych.
• Czy mikrołącznik ma stopień ochrony IP? Producent nie podaje w danych katalogowych stopnia ochrony IP dla tego modelu. Standardowo w rozdzielnicach aparatura montowana jest w strefie o wymaganym IP – należy stosować osłony odpowiednie do warunków otoczenia.
