Miernik wielofunkcyjny modułowy, TrueRMS, RS485/Modbus, Agardio.measure | SM101C Hager

Opis i Kluczowe Cechy

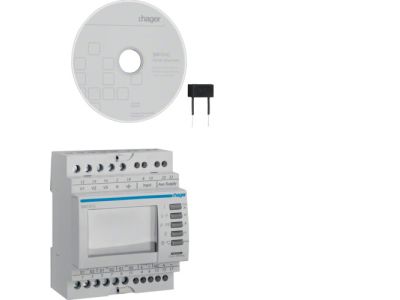

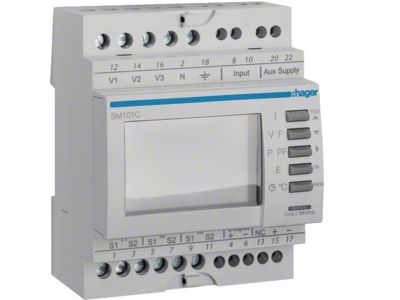

Analizator sieci SM101C marki Agardio.measure to modułowy miernik wielofunkcyjny z pomiarem TrueRMS, wyposażony w interfejs komunikacyjny RS485 z protokołem Modbus. Urządzenie umożliwia kompleksowy monitoring parametrów sieci elektrycznej, pozwalając na optymalizację zużycia energii i bieżącą diagnostykę instalacji. Dzięki kompaktowej obudowie modułowej może być montowany w standardowych rozdzielnicach na szynie DIN.

• TrueRMS: precyzyjny pomiar prądów i napięć nawet przy silnie odkształconych przebiegach, co zapewnia wiarygodne dane w rzeczywistych warunkach eksploatacji.
• RS485 / Modbus: umożliwia zdalną transmisję danych do systemów BMS, PLC lub rejestratorów, ułatwiając integrację z istniejącą automatyka budynkową i przemysłową.
• Pomiar wielu parametrów: napięcie fazowe i międzyfazowe, prąd, częstotliwość, moc czynna, bierna i pozorna, współczynnik mocy (PF) oraz zawartość wyższych harmonicznych – jeden przyrząd zastępuje kilka osobnych.
• Licznik energii (czynnej, biernej i pozornej): umożliwia monitoring zużycia energii w czasie oraz rozliczanie pododbiorów w obiektach wielostrefowych.
• Licznik czasu pracy: przydatny przy planowaniu przeglądów i analizie czasu eksploatacji urządzeń.

Zgodność z Normami

Miernik SM101C został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN dla aparatury modułowej. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania.

Zastosowanie

Dzięki funkcjonalności analizatora sieci i komunikacji Modbus, miernik SM101C znajduje zastosowanie wszędzie tam, gdzie wymagany jest bieżący monitoring oraz zarządzanie energią elektryczną.

• Monitorowanie parametrów sieci w rozdzielnicach głównych i podrozdzielnicach budynków komercyjnych, użyteczności publicznej oraz przemysłowych.
• Integracja z systemami automatyki budynkowej (BMS) w celu optymalizacji pracy odbiorników i bilansowania obciążeń.
• Pomiar zużycia energii w strefach produkcyjnych, magazynach czy serwerowniach – możliwość przypisania do konkretnych procesów.
• Diagnostyka jakości energii: kontrola odkształceń harmonicznych i współczynnika mocy, niezbędna przy doborze filtrów lub baterii kompensacyjnych.

Wskazówki Montażowe

Montaż i podłączenie miernika SM101C powinna wykonać osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające oraz upewnić się, że obwód nie jest pod napięciem (kontrola za pomocą próbnika zgodnego z normą). Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy suchej, chronionej przed wilgocią i zapyleniem. Przekroje przewodów dobrać do prądu obciążenia oraz mocy mierzonej. Podczas dokręcania zacisków należy stosować się do momentu dokręcania podanego przez producenta (dostępny w oryginalnej dokumentacji). Nie przekraczać parametrów granicznych określonych w karcie katalogowej.

FAQ

• Czy miernik SM101C obsługuje protokół Modbus RTU przez RS485? Tak, urządzenie komunikuje się przez interfejs RS485 z protokołem Modbus RTU, co pozwala na podłączenie do większości sterowników i systemów monitoringu.
• Jakie parametry można odczytać przez łącze Modbus? Możliwy jest odczyt wszystkich mierzonych wielkości: prądów i napięć fazowych oraz międzyfazowych, częstotliwości, mocy czynnej, biernej i pozornej, współczynnika mocy, zawartości THD dla napięć i prądów, a także stanów liczników energii oraz czasu pracy.
• Czy miernik wymaga dodatkowego zasilania do pomiarów? Zasilanie samego miernika jest realizowane z obwodu napięcia mierzonego (dokładne wymagania napięciowe – patrz karta katalogowa produktu). Podczas instalacji należy upewnić się, że napięcie pomiarowe jest zgodne z zakresem pracy urządzenia.
