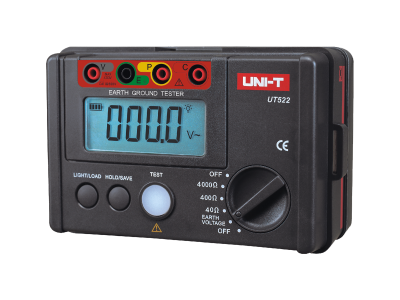

Miernik rezystancji uziemienia Uni-T UT522 | MIE0261 LECHPOL ELECTRONICS

Opis i Kluczowe Cechy

Miernik rezystancji uziemienia model UT522, wyprodukowany przez renomowaną markę LECHPOL ELECTRONICS, to profesjonalne narzędzie diagnostyczne zaprojektowane z myślą o precyzyjnych pomiarach systemów uziemiających oraz instalacji odgromowych. Urządzenie umożliwia realizację pomiarów rezystancji uziemienia w szerokim zakresie, co jest kluczowe dla zapewnienia bezpieczeństwa przeciwporażeniowego w obiektach przemysłowych i mieszkalnych. Wyposażony w czytelny, podświetlany wyświetlacz LCD, miernik pozwala na pracę w trudnych warunkach oświetleniowych, a funkcja Data Hold umożliwia zatrzymanie wyniku pomiaru na ekranie w celu jego dokładnej analizy.

• Metoda pomiarowa: Urządzenie wykorzystuje klasyczną metodę 3-przewodową, co gwarantuje wysoką dokładność i powtarzalność wyników.
• Pomiar napięcia uziemienia: Miernik posiada funkcję pomiaru napięcia przemiennego (Earth Voltage), co pozwala na wykrycie niebezpiecznych potencjałów na elementach konstrukcyjnych.
• Bezpieczeństwo i trwałość: Solidna obudowa chroni podzespoły przed uszkodzeniami mechanicznymi, a ergonomiczny kształt ułatwia długotrwałą pracę w terenie.
• Zasilanie bateryjne: Mobilność urządzenia zapewnia zasilanie bateryjne, co eliminuje konieczność dostępu do sieci elektrycznej podczas wykonywania pomiarów.

Zgodność z Normami

Miernik UT522 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa elektrycznego. Urządzenie spełnia wymagania kategorii przepięciowej CAT III 600V, co oznacza, że jest przystosowane do pracy w instalacjach budynkowych, zapewniając ochronę użytkownika przed przepięciami przejściowymi. Produkt posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania niskonapięciowych urządzeń pomiarowych.

Zastosowanie

Model UT522 znajduje szerokie zastosowanie w codziennej pracy inżynierów elektryków, instalatorów systemów fotowoltaicznych oraz konserwatorów sieci energetycznych. Jest niezastąpiony podczas:

• Odbiorów technicznych nowych instalacji elektrycznych w budownictwie wielorodzinnym i przemysłowym.
• Okresowych przeglądów instalacji odgromowych (LPS) w celu weryfikacji ich skuteczności.
• Diagnostyki systemów uziemiających w stacjach transformatorowych oraz rozdzielniach niskiego napięcia.
• Pomiarów rezystancji uziomów fundamentowych oraz otokowych.

Wskazówki Montażowe

Prawidłowe wykonanie pomiaru miernikiem UT522 wymaga przestrzegania procedur technicznych w celu uniknięcia błędów pomiarowych. Przed przystąpieniem do prac należy upewnić się, że badany układ nie znajduje się pod napięciem roboczym. Sondy pomocnicze (prądową i napięciową) należy wbijać w grunt w linii prostej, zachowując odpowiednie odległości zalecane przez producenta (zazwyczaj 5-10 metrów między sondami), co pozwala na uniknięcie nakładania się stref rezystancji. Należy dbać o czystość zacisków pomiarowych oraz regularnie sprawdzać stan przewodów pomiarowych, aby zminimalizować rezystancję przejścia, która mogłaby zafałszować wynik końcowy.

FAQ

• Czy miernik UT522 posiada funkcję autokalibracji? Urządzenie zostało fabrycznie skalibrowane, jednak zaleca się regularne sprawdzanie ciągłości przewodów pomiarowych przed każdym cyklem badawczym.
• Jaki jest zakres pomiarowy rezystancji? Miernik obsługuje zakresy pozwalające na precyzyjny odczyt zarówno niskich wartości rezystancji uziomów, jak i wyższych wartości w gruntach o słabej przewodności.
• Czy urządzenie może pracować w deszczu? Mimo solidnej obudowy, zaleca się chronić miernik przed bezpośrednim działaniem silnych opadów atmosferycznych, aby zachować najwyższą precyzję układów elektronicznych.
