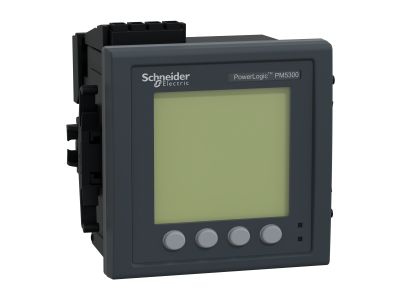

Miernik PM5300 Modbus-2DI-2DO | METSEPM5310 Schneider Electric

Opis i Kluczowe Cechy

Miernik PM5310 z serii PowerLogic PM5000 to zaawansowany analizator parametrów sieci, zaprojektowany przez firmę Schneider Electric z myślą o precyzyjnym monitorowaniu infrastruktury elektroenergetycznej. Urządzenie charakteryzuje się wysoką dokładnością pomiarową oraz możliwością analizy jakości energii, w tym monitorowaniem harmonicznych aż do 31-tej składowej. Dzięki wbudowanej pamięci o pojemności 256 kB, miernik pozwala na rejestrację kluczowych zdarzeń oraz danych historycznych, co jest niezbędne w procesie optymalizacji zużycia energii.

• Komunikacja Modbus: Zintegrowany protokół komunikacyjny Modbus umożliwia łatwą integrację z systemami nadzoru BMS oraz SCADA, zapewniając zdalny odczyt parametrów w czasie rzeczywistym.
• Wejścia i Wyjścia Cyfrowe: Wyposażenie w 2 wejścia cyfrowe (2DI) oraz 2 wyjścia cyfrowe (2DO) pozwala na monitorowanie stanu styków pomocniczych oraz sterowanie zewnętrznymi elementami wykonawczymi.
• Zaawansowane Alarmy: Możliwość skonfigurowania do 35 różnych alarmów pozwala na natychmiastową reakcję na anomalie w sieci, takie jak przekroczenia napięcia czy spadki mocy.
• Wyświetlacz LCD: Czytelny ekran natablicowy zapewnia intuicyjną nawigację i szybki podgląd parametrów bezpośrednio na rozdzielnicy.

Zgodność z Normami

Analizator PowerLogic PM5310 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia standardy dotyczące kompatybilności elektromagnetycznej (EMC) oraz precyzji pomiaru energii czynnej i biernej. Dzięki przynależności do uznanej gamy PowerLogic, użytkownik ma pewność, że produkt przeszedł rygorystyczne testy jakościowe Schneider Electric.

Zastosowanie

Miernik PM5310 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych, gdzie kluczowe jest zarządzanie kosztami energii oraz dbałość o jej jakość. Jest idealnym rozwiązaniem dla:

• Przemysłu: Monitorowanie obciążeń maszynowych i identyfikacja zakłóceń generowanych przez nieliniowe odbiorniki.
• Budynków Komercyjnych: Rozliczanie podlicznikowe oraz optymalizacja pracy systemów HVAC i oświetlenia.
• Centrów Danych: Ciągły nadzór nad stabilnością zasilania i wykrywanie harmonicznych mogących uszkodzić czuły sprzęt IT.
• Infrastruktury Krytycznej: Integracja z systemami zarządzania energią w celu zapewnienia ciągłości dostaw prądu.

Wskazówki Montażowe

Montaż miernika PM5310 powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przeznaczone do montażu natablicowego w otworze o standardowych wymiarach. Podczas instalacji należy zwrócić uwagę na:

• Podłączenie Przekładników: Należy zapewnić poprawne podłączenie przekładników prądowych oraz napięciowych, dbając o odpowiednią polaryzację.
• Moment Dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednim momentem, aby zapobiec przegrzewaniu się styków i zapewnić stabilne połączenie elektryczne.
• Okablowanie Komunikacyjne: Przewody magistrali Modbus powinny być prowadzone z dala od kabli siłowych, aby zminimalizować ryzyko zakłóceń elektromagnetycznych.
• Zabezpieczenie: Zaleca się stosowanie odpowiednich bezpieczników na wejściach napięciowych w celu ochrony urządzenia przed przepięciami.

FAQ

• Czy miernik PM5310 obsługuje pomiar harmonicznych? Tak, urządzenie pozwala na analizę harmonicznych prądu i napięcia do 31-tej składowej, co pozwala na precyzyjną diagnostykę jakości energii.
• Jaka jest pojemność pamięci urządzenia? Miernik posiada wbudowaną pamięć 256 kB, która służy do przechowywania logów danych i zdarzeń.
• Czy urządzenie można zintegrować z systemem SCADA? Tak, dzięki obsłudze protokołu Modbus, PM5310 jest w pełni kompatybilny z większością systemów nadzoru i zarządzania energią.
• Ile alarmów można skonfigurować w tym modelu? Użytkownik ma do dyspozycji konfigurację do 35 niezależnych alarmów monitorujących parametry sieci.
