Opis i Kluczowe Cechy

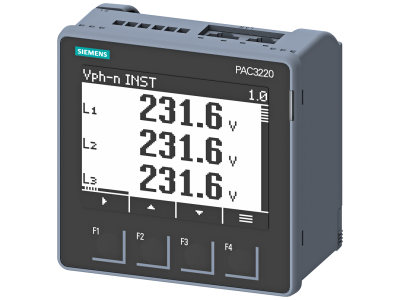

Miernik wielofunkcyjny SENTRON PAC3220 o numerze katalogowym 7KM3220-0BA01-1DA0 to zaawansowane urządzenie pomiarowe marki Siemens, zaprojektowane do precyzyjnego monitorowania parametrów sieci w nowoczesnych systemach dystrybucji energii. Urządzenie umożliwia rejestrację wszystkich kluczowych wielkości elektrycznych, co pozwala na rzetelną ocenę stanu technicznego instalacji oraz jakości energii elektrycznej. Dzięki zintegrowanemu licznikowi energii, miernik stanowi fundament systemów zarządzania energią (EMS), wspierając optymalizację kosztów operacyjnych.

• Precyzja pomiaru: Urządzenie gwarantuje wysoką powtarzalność wyników, co jest niezbędne przy rozliczaniu kosztów wewnętrznych i audytach energetycznych.
• Komunikacja Modbus TCP/IP: Wbudowany interfejs Ethernet umożliwia błyskawiczną integrację z nadrzędnymi systemami SCADA, BMS oraz sterownikami PLC bez konieczności stosowania dodatkowych bramek.
• Wielofunkcyjność: Rejestracja napięć, prądów, mocy czynnej, biernej i pozornej, a także współczynnika mocy i częstotliwości.

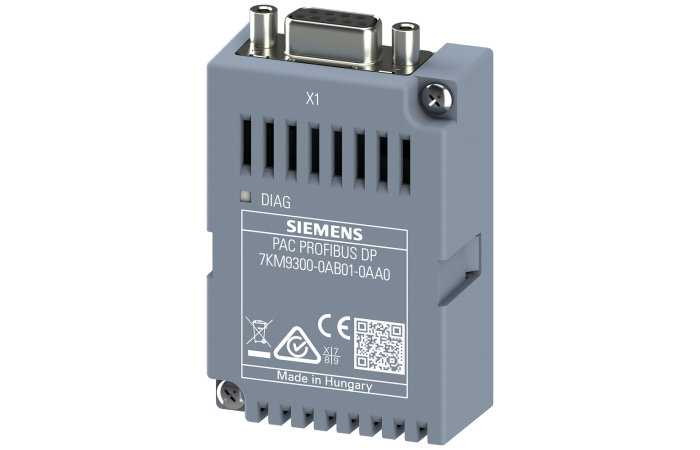

• Modułowość: Możliwość rozbudowy o dodatkowe moduły wejść/wyjść cyfrowych i analogowych, a także moduły komunikacyjne dla protokołów PROFINET, PROFIBUS czy Modbus RTU.
• Wyświetlacz: Czytelny interfejs użytkownika pozwala na lokalny odczyt parametrów bezpośrednio na elewacji rozdzielnicy.

Zgodność z Normami

Urządzenie SENTRON PAC3220 zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w środowiskach przemysłowych. Spełnia wymagania norm dotyczących przyrządów pomiarowych stosowanych w systemach dystrybucji energii, co potwierdza jego przydatność w infrastrukturze krytycznej. Konstrukcja urządzenia uwzględnia standardy kompatybilności elektromagnetycznej (EMC), co minimalizuje ryzyko zakłóceń w pracy czułej elektroniki sterującej.

Zastosowanie

Miernik PAC3220 znajduje szerokie zastosowanie wszędzie tam, gdzie ciągłość zasilania i jakość energii mają kluczowe znaczenie:

• Przemysł przetwórczy i produkcyjny: Monitorowanie obciążeń poszczególnych linii produkcyjnych i maszyn w celu zapobiegania awariom.
• Centra danych (Data Centers): Nadzór nad parametrami zasilania serwerów, gdzie stabilność napięcia jest krytyczna dla bezpieczeństwa danych.
• Infrastruktura medyczna: Zapewnienie niezawodności zasilania w szpitalach i placówkach ochrony zdrowia.
• Budynki komercyjne: Integracja z systemami zarządzania budynkiem (BMS) w celu optymalizacji zużycia energii w biurowcach i centrach handlowych.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem koniecznym dla zachowania klasy dokładności i bezpieczeństwa użytkowania:

• Miejsce montażu: Urządzenie przeznaczone jest do montażu tablicowego w wycięciu o standardowych wymiarach, co ułatwia instalację w prefabrykowanych rozdzielnicach.
• Podłączenie prądowe: Pomiar prądu odbywa się zazwyczaj poprzez przekładniki prądowe. Należy upewnić się, że strona wtórna przekładników jest prawidłowo podłączona i uziemiona zgodnie ze schematem.
• Moment dokręcania: Podczas podłączania przewodów do zacisków śrubowych należy zachować zalecany moment dokręcania, aby uniknąć przegrzewania się styków i zapewnić trwałość połączenia.
• Konfiguracja sieciowa: Po podłączeniu kabla Ethernet (RJ45), konfigurację adresu IP oraz parametrów Modbus TCP można przeprowadzić bezpośrednio z panelu czołowego lub dedykowanego oprogramowania konfiguracyjnego.

FAQ

• Czy miernik PAC3220 obsługuje pomiar prądu w przewodzie neutralnym? Tak, po zastosowaniu odpowiedniego modułu rozszerzeń możliwe jest monitorowanie prądu w przewodzie neutralnym oraz pomiar prądu różnicowego.
• Czy urządzenie posiada certyfikację do rozliczeń z zakładem energetycznym? SENTRON PAC3220 jest miernikiem przemysłowym o wysokiej precyzji, idealnym do rozliczeń wewnętrznych (podliczniki). W przypadku rozliczeń z OSE należy sprawdzić lokalne wymagania dotyczące certyfikacji MID.
• Jakie protokoły komunikacyjne są dostępne w standardzie? Model 7KM3220-0BA01-1DA0 posiada wbudowany interfejs Ethernet obsługujący protokół Modbus TCP. Inne protokoły wymagają opcjonalnych modułów komunikacyjnych.
