Miernik parametrów sieci wielofunkcyjny SENTRON PAC3200T' 400V, ETHERNET, DIN 35mm | 7KM3200-0CA01-1AA0 Siemens

Opis i Kluczowe Cechy

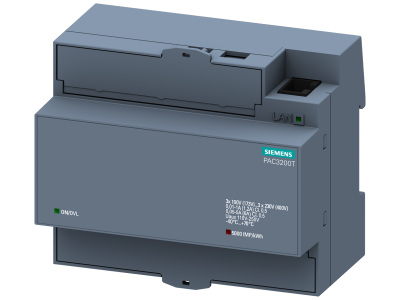

Miernik parametrów sieci Siemens SENTRON PAC3200T o numerze katalogowym 7KM3200-0CA01-1AA0 to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o precyzyjnym monitorowaniu systemów dystrybucji energii. Urządzenie charakteryzuje się kompaktową konstrukcją przystosowaną do montażu na standardowej szynie DIN 35 mm, co czyni go idealnym rozwiązaniem do nowoczesnych rozdzielnic elektrycznych, gdzie przestrzeń jest ograniczona. Miernik pozwala na rejestrację ponad 50 parametrów elektrycznych, w tym napięć międzyfazowych i fazowych (do 400V AC), prądów, mocy czynnej, biernej i pozornej, a także współczynnika mocy i częstotliwości.

• Zintegrowany interfejs Ethernet: Obsługa protokołu Modbus TCP umożliwia bezpośrednie włączenie urządzenia do sieci IT i systemów zarządzania energią bez konieczności stosowania dodatkowych bramek.
• Wysoka precyzja pomiaru: Urządzenie zapewnia powtarzalne i wiarygodne wyniki, kluczowe dla oceny efektywności energetycznej i jakości zasilania.
• Wszechstronność komunikacyjna: Możliwość rozbudowy o moduły PROFINET, co pozwala na pełną integrację z systemami automatyki przemysłowej TIA Portal.
• Kompaktowa obudowa: Szerokość zoptymalizowana pod kątem montażu modułowego, co ułatwia modernizację istniejących instalacji.

Zgodność z Normami

Urządzenie SENTRON PAC3200T zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Spełnia wymagania międzynarodowych norm dotyczących przyrządów pomiarowych stosowanych w instalacjach niskiego napięcia. Posiada certyfikację CE oraz jest zgodne z dyrektywami dotyczącymi kompatybilności elektromagnetycznej (EMC), co gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych, w pobliżu falowników i innych źródeł zakłóceń. Wysoka klasa dokładności pomiaru energii czynnej jest zgodna z normą IEC 62053-22, co pozwala na rzetelne rozliczanie kosztów wewnętrznych.

Zastosowanie

Miernik PAC3200T znajduje szerokie zastosowanie w sektorach, gdzie ciągłość zasilania i optymalizacja kosztów energii są priorytetem:

• Przemysł przetwórczy i produkcyjny: Monitorowanie obciążeń poszczególnych linii produkcyjnych i maszyn w celu wykrywania anomalii i planowania konserwacji predykcyjnej.
• Infrastruktura krytyczna: W szpitalach i centrach danych (Data Centers) służy do ciągłego nadzoru nad jakością energii, zapobiegając awariom czułego sprzętu elektronicznego.
• Budynki komercyjne: Integracja z systemami BMS (Building Management System) dla optymalizacji zużycia energii w biurowcach i centrach handlowych.
• Rozdzielnice główne i odpływowe: Precyzyjne opomiarowanie zasilania głównego oraz poszczególnych sekcji odbiorczych.

Wskazówki Montażowe

Instalacja miernika powinna być przeprowadzona przez wykwalifikowany personel elektrotechniczny. Urządzenie należy zamontować na standardowej szynie TH35 (DIN 35mm). Podczas podłączania przekładników prądowych należy zwrócić szczególną uwagę na kierunek przepływu energii (zaciski K-L), aby zapewnić poprawność odczytów mocy i energii. Przewody komunikacyjne Ethernet powinny być prowadzone z dala od kabli siłowych, aby zminimalizować ryzyko zakłóceń transmisji danych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów oraz dokręcanie zacisków śrubowych z momentem określonym w dokumentacji technicznej producenta, co zapobiega przegrzewaniu się styków.

FAQ

• Czy miernik PAC3200T posiada wbudowany wyświetlacz? Model PAC3200T jest wersją bez wyświetlacza (transducer), przeznaczoną do zdalnego odczytu danych przez systemy nadrzędne lub wbudowany web serwer.
• Jakie protokoły komunikacyjne są obsługiwane w standardzie? Urządzenie posiada wbudowany port Ethernet obsługujący protokół Modbus TCP.
• Czy urządzenie można zamontować w szafie sterowniczej na drzwiach? Ten konkretny model jest dedykowany do montażu na szynie DIN wewnątrz szafy. Do montażu tablicowego (na drzwiach) dedykowane są modele serii PAC3200 (bez litery T).
• Czy miernik wymaga zewnętrznego zasilania pomocniczego? Tak, parametry zasilania pomocniczego powinny być zgodne ze specyfikacją na tabliczce znamionowej urządzenia (zakres 400V).
