Miernik parametrów sieci, wielofunkcyjny, LCD, 96x96mm 110-340VDC, przyłącza śrubowe SENTRON PAC4200 | 7KM4212-0BA00-3AA0 Siemens

Alternatywny kod produktu: 7KM42120BA003AA0

Opis i Kluczowe Cechy

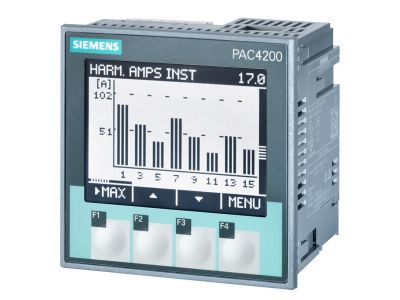

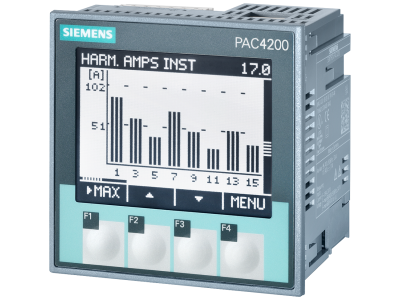

Miernik parametrów sieci SENTRON PAC4200 (symbol 7KM4212-0BA00-3AA0) to wielofunkcyjne urządzenie pomiarowe z wyświetlaczem LCD, zaprojektowane do montażu w rozdzielnicach i pulpitach sterowniczych. Dzięki wymiarom 96x96mm i przyłączom śrubowym umożliwia precyzyjny monitoring napięcia, prądu, częstotliwości, mocy oraz zużycia energii elektrycznej. Szeroki zakres napięcia zasilania 110-340VDC gwarantuje stabilną pracę w różnych instalacjach przemysłowych i komercyjnych.

• Wielofunkcyjny wyświetlacz LCD: czytelna prezentacja wielu parametrów jednocześnie – ułatwia szybką ocenę stanu sieci i identyfikację odchyleń.
• Zasilanie 110-340VDC: uniwersalność zastosowania w obwodach stałoprądowych bez konieczności stosowania dodatkowych zasilaczy.
• Przyłącza śrubowe: pewne i trwałe połączenia przewodów, odporne na wibracje – bezpieczeństwo pracy w trudnych warunkach.
• Wymiary 96x96mm: standardowy panel do zabudowy w rozdzielnicach i szafach sterowniczych – kompatybilność z typowymi wycięciami.
• Komunikacja z systemami automatyki: integracja z nadrzędnymi systemami zarządzania energią (BMS, SCADA) – umożliwia zdalny odczyt i optymalizację kosztów.

Zgodność z Normami

Miernik SENTRON PAC4200 spełnia wymagania europejskich norm oraz posiada deklarację zgodności CE. Produkt został zaprojektowany zgodnie z obowiązującymi standardami dla aparatury pomiarowej i sterowniczej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Uniwersalny miernik parametrów sieci znajduje zastosowanie wszędzie tam, gdzie niezbędny jest ciągły monitoring jakości energii i bilansowanie zużycia. Dzięki wbudowanym funkcjom pomiarowym oraz możliwości komunikacji sprawdza się zarówno w prostych układach kontrolnych, jak i zaawansowanych systemach automatyki.

• Monitorowanie zużycia energii w rozdzielnicach głównych i podlicznikowych w obiektach przemysłowych, biurowych i handlowych.
• Pomiar rozpływu mocy i parametrów jakości napięcia w instalacjach fotowoltaicznych, stacjach ładowania pojazdów elektrycznych i magazynach energii.
• Integracja z systemami BMS (Building Management System) do optymalizacji kosztów eksploatacyjnych i raportowania.
• Kontrola obciążeń i detekcja asymetrii faz w układach zasilania maszyn produkcyjnych.

Wskazówki Montażowe

Montaż miernika powinien być wykonany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do zabudowy w panelu – należy wyciąć otwór o wymiarach 92x92mm (zgodnie z DIN 43718) i zamocować miernik za pomocą dostarczonych uchwytów. Połączeń dokonuj przyłączami śrubowymi, stosując moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów dobierz do maksymalnego prądu mierzonego i napięcia zasilania.

FAQ

• Czy miernik ma podświetlany wyświetlacz LCD? Tak, wyświetlacz LCD w modelu PAC4200 jest podświetlany, co zapewnia czytelność odczytów nawet przy słabym oświetleniu otoczenia.
• Jaki jest stopień ochrony obudowy? Dla mierników panelowych typowym stopniem ochrony jest IP20 od strony przedniej oraz IP20 dla zacisków (przy prawidłowym montażu). Producent nie podaje w danych wejściowych konkretnej wartości – zaleca się montaż w szafie o odpowiednim stopniu ochrony.
• Jakie napięcie zasilania jest wymagane? Urządzenie zasilane jest napięciem stałym w zakresie 110-340VDC. Należy dobrać odpowiednie źródło napięcia stałego lub zastosować dedykowany zasilacz AC/DC, jeśli instalacja jest prądu przemiennego.
